PCB Factory Custom High Frequency PCB Board ROGERS Printed Circuit Board Fabrication

PCB 공장 고주파 PCB 보드 로저스 인쇄 회로 보드 제조

  • 강조하다

    정확 한 제어 고 주파수 PCB

    ,

    15층 고주파 PCB

    ,

    정밀 제어 회로 보드 조립

  • Board Thickness
    0.2-6.0mm
  • 최소 추적/공간
    4/4 밀리리터
  • Impedance Control
    Yes
  • 실크 스트린 색
    하얗고 검고 노랗습니다
  • Material
    High Frequency Laminate
  • 구리 두께
    0.5-6.0oz
  • Layer Count
    2-32 Layers
  • Maximum Panel Size
    600x1200mm
  • 원래 장소
    중국
  • 브랜드 이름
    XHT
  • 인증
    ISO、IATF16949、RoSH
  • 모델 번호
    XHT-HFPCB
  • 최소 주문 수량
    낮은 moq
  • 가격
    US$ 0.1-1/Pcs
  • 포장 세부 사항
    버블백이 들어 있는 판지 상자
  • 배달 시간
    5-8일
  • 지불 조건
    T/T, 웨스턴 유니온, 머니그램
  • 공급 능력
    100000 PC / 일

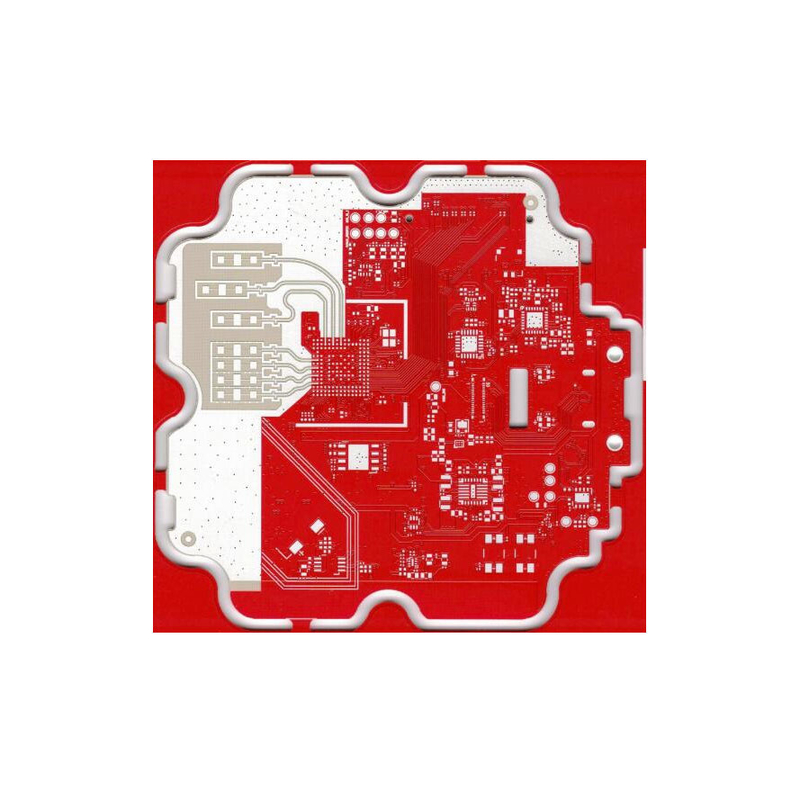

PCB 공장 고주파 PCB 보드 로저스 인쇄 회로 보드 제조

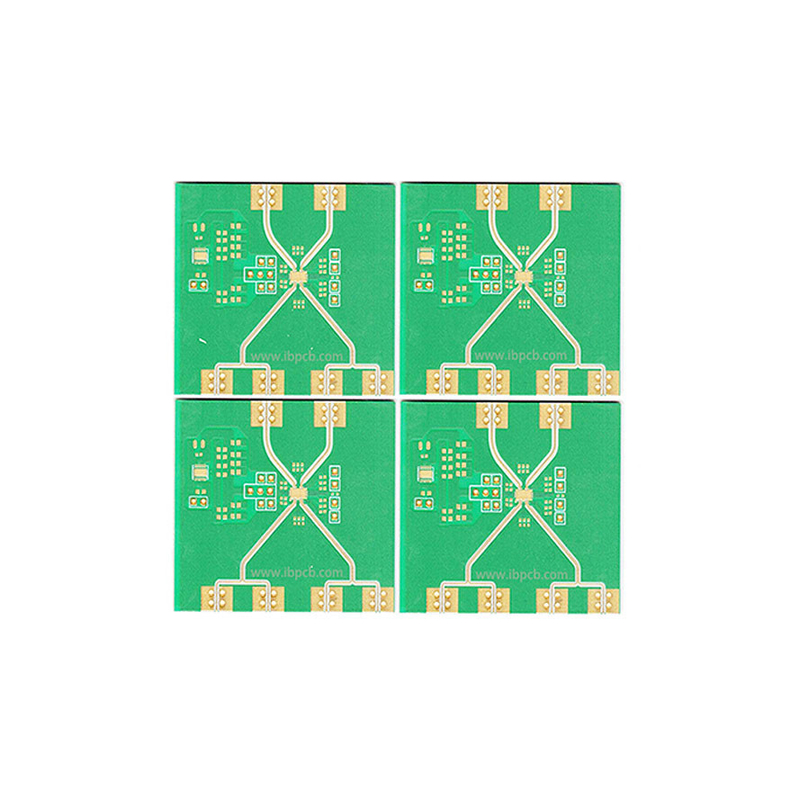

PCB 공장 고주파 PCB 보드 로저스 인쇄 회로 보드 제조

제품 설명:

구리 두께는 0.5-6.0oz까지 다양합니다. 우리의 고주파 PCB는 높은 전도성과 좋은 열관리를 필요로 하는 애플리케이션에 적합합니다.우리는 첨단 제조 기술을 사용하여 구리 두께가 전체에 걸쳐 일관되게 보장합니다..

우리의 최소 추적 공간은 4/4 밀리미터입니다. 이는 더 큰 라우팅 밀도와 더 컴팩트한 디자인을 가능하게 합니다.신호 손실을 줄이고 전반적인 성능을 향상시키는 데 도움이 되므로.

우리는 HASL, ENIG, Immersion Silver, OSP를 포함한 다양한 표면 마무리 옵션을 제공합니다. 이 옵션은 각각 고유 한 이점을 제공하며 특정 요구 사항에 따라 선택할 수 있습니다.

임피던스 조절은 고주파 PCB 설계의 중요한 요소입니다. 우리는 이 서비스를 제공하여 PCB가 특정 임피던스 요구 사항을 충족하도록 합니다.우리의 경험이 많은 엔지니어들은 정밀한 임피던스 제어 달성하기 위해 고급 시뮬레이션 도구와 제조 기술을 사용합니다.

우리는 전자 산업에서 납품 시간의 중요성을 이해하고 있으며 우리의 고주파 PCB 제조 서비스는 빠른 처리 시간을 제공합니다.3~5일 안에 프로토타입을 만들 수 있고 7~10일 안에 대량 생산할 수 있습니다., 프로젝트의 구체적인 요구 사항에 따라.

전체적으로, 우리의 고주파 PCB 제조 서비스는 RF 애플리케이션을 위해 고속 PCB를 필요로하는 고객에게 완벽한 솔루션입니다.다양한 옵션과 빠른 처리 시간, 우리는 당신의 특정 요구를 충족시키고 당신의 제품의 최고 수준의 성능을 달성하는 데 도움을 줄 수 있습니다.





특징:

  • 제품명: 고주파 PCB 제조
  • 임페던스 제어: 네
  • 실크 스크린 색상: 흰색, 검은색, 노란색
  • 표면 가공: HASL, ENIG, 몰입 은, OSP
  • 품질 표준: IPC 2급, 3급
  • 구리 두께: 0.5-6.0온스

우리의 고주파 PCB 제조 제품은 마이크로파 PCB 및 고주파 전자 애플리케이션에 완벽합니다.HASL를 포함한 여러 표면 마감 옵션, ENIG, Immersion Silver, OSP, IPC 클래스 2 및 클래스 3 등급으로 최고 품질 표준을 보장 할 수 있습니다. 구리 두께는 0.5-6.0 온스입니다.



기술 매개 변수:

기술 매개 변수 가치
제품 이름 마이크로파 PCB, 고속 PCB, 고주파 인쇄 회로판
실크 스크린 색상 흰색, 검은색, 노란색
선행 시간 프로토타입 3~5일, 대량 생산 7~10일
최소 구멍 크기 00.2mm
표면 마감 HASL, ENIG, 몰입 은, OSP
최소 추적/공간 4/4밀리
솔더 마스크 색상 녹색, 파란색, 검은색, 빨간색, 노란색, 흰색
판 두께 0.2-6.0mm
품질 표준 IPC 2급, 3급
구리 두께 00.5-6.0온스
최대 패널 크기 600x1200mm



고주파 PCB 설계 고려 사항:



1중부 내부 평면으로 전력 및 지상 층을 사용하여 보호, 기생충 인덕턴스 감소, 신호 라인 길이를 단축하고 신호 사이의 교란을 최소화 할 수 있습니다.
2전선이 45도 각도로 구부러져야 고주파 신호의 전송과 그 사이의 결합을 줄일 수 있습니다.
3전선의 길이가 짧을수록 더 좋고 두 개의 전선 사이의 평행 거리가 짧을수록 더 좋습니다.
4구멍이 적을수록 더 낫죠
5간층 배선의 방향은 상향으로, 상층은 수평, 하층은 수직으로 신호 간 간섭을 줄이기 위해 이루어져야 합니다.

6토착 구리를 추가하면 신호 간 간섭을 줄일 수 있습니다.
7중요한 신호 라인의 지상 포장은 신호의 반 간섭 능력을 크게 향상시킬 수 있습니다. 물론,또한 다른 신호를 방해하지 않도록 방해 소스의 지상 포장을 사용할 수 있습니다..

응용 프로그램:

XHT-HFPCB는 항공우주, 통신 및 위성 산업에서 발견되는 것과 같은 고주파 전자제품에 사용하도록 설계되었습니다.최소 추적 / 공간 4/4 밀리 및 임피던스 제어 고 주파수 애플리케이션에 대한 이상적인 선택, 신뢰성 있는 신호 전송을 보장하고 신호 손실을 줄입니다. 1-20 층의 계층 수와 0.2-6.0mm의 판 두께로,XHT-HFPCB는 프로젝트의 특정 요구에 맞게 사용자 정의 될 수 있습니다.

기술 사양 외에도 XHT-HFPCB는 흰색, 검은색, 노란색을 포함한 다양한 실크스크린 색상을 제공하여 원하는 사양에 맞게 보드를 사용자 정의 할 수 있습니다.낮은 MOQ와 100000pcs / 일 공급 능력, XHT-HFPCB는 고주파 PCB 요구 사항에 대한 유연하고 다재다능한 옵션입니다.

위성 통신 시스템, 레이더 시스템, 또는 다른 고주파 애플리케이션을 위해 고주파 PCB가 필요하든, XHT-HFPCB는 이상적인 선택입니다.배송시간은 5~8일이고, 지불 기간은 T/T 포함됩니다., 웨스턴 유니온, 그리고 머니그램, XHT-HFPCB는 고주파 전자 장치 필요에 대한 편리하고 신뢰할 수있는 옵션입니다.



사용자 정의:

우리의 고주파 PCB는 마이크로파 PCB 응용 프로그램에 완벽합니다. 우리는 중국에 위치하고 ISO, IATF16949 및 RoSH의 인증서를 가지고 있습니다.우리는 낮은 최소 주문량과 공급 능력 100000pcs / 일. 우리의 배달 시간은 5-8 일이며 우리는 T / T, 웨스턴 유니온, 그리고 MoneyGram의 지불 조건을 받아들이고 있습니다.



지원 및 서비스:

우리의 고주파 PCB 제조 제품은 최적의 성능과 만족을 보장하기 위해 포괄적인 기술 지원 및 서비스로 지원됩니다.우리의 전문가 팀은 제품의 사용 중에 발생할 수 있는 모든 기술적 질문이나 문제에 대한 도움을 제공 합니다우리는 또한 제품 효율적이고 효과적인 작동을 보장하기 위해 설치, 교육 및 유지 보수를 포함한 다양한 서비스를 제공합니다.우리의 목표는 우리의 고주파 PCB 제조 제품에서 가능한 최고의 경험과 최대 가치를 고객에게 제공하는 것입니다.
