8 층 튼튼한 플렉스 PCB 조립
,턴키 서비스 PCB 조립
,높은 층 fpc 회로판
-
제품 이름리지드-플렉스 PCB
-
원료FR4/ROGERS/Aluminum/High TG
-
판 두께0.23 밀리미터
-
종류다층 인쇄 회로 기판
-
구멍 크기0.015mm
-
표면 가공침지 금
-
사용높은 층 fpc 회로판
-
용접 마스크 색상Blue.green.red.black.white.etc
-
원래 장소중국
-
브랜드 이름XHT
-
인증CE,RoHs,UL,FCC,ISO
-
모델 번호XHTFL02
-
Minimum Order Quantity0
-
가격USD0.1-100/PCS
-
포장 세부 사항그린에너지 브라운 포장, 친환경 포장
-
배달 시간5~8일
-
지불 조건L/C, T/T
-
공급 능력5000

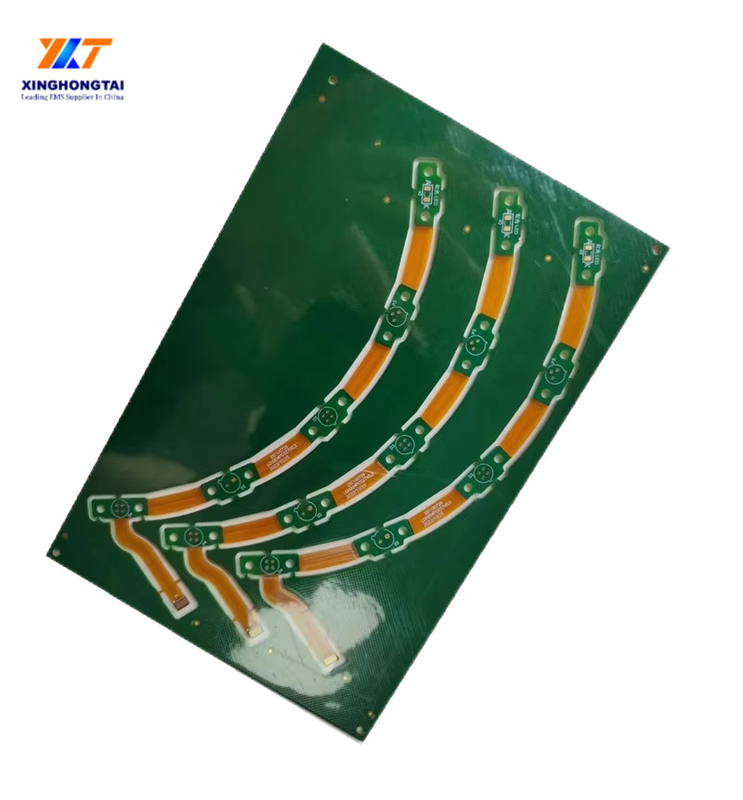

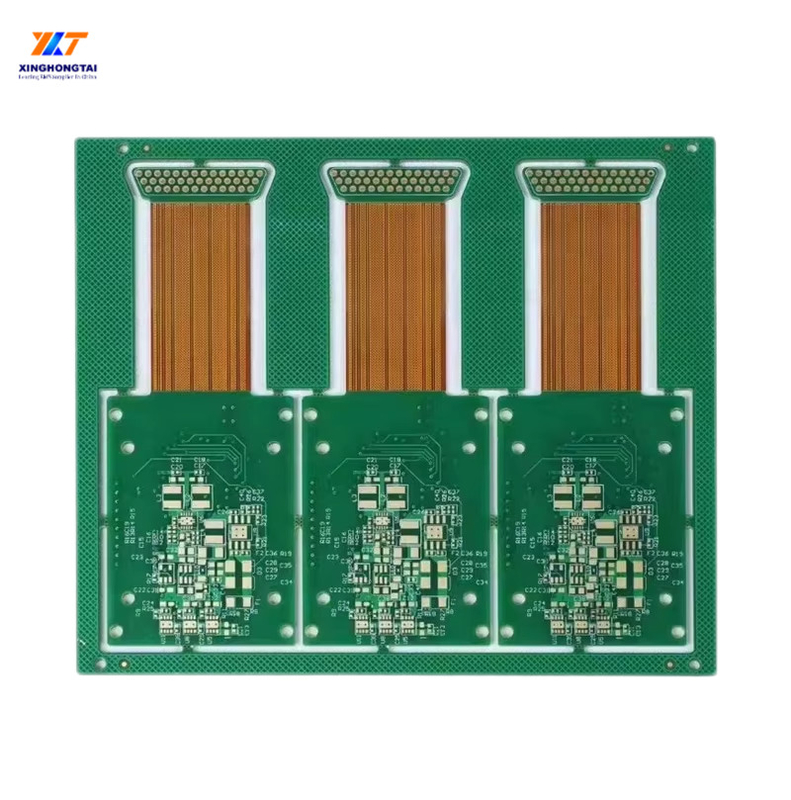

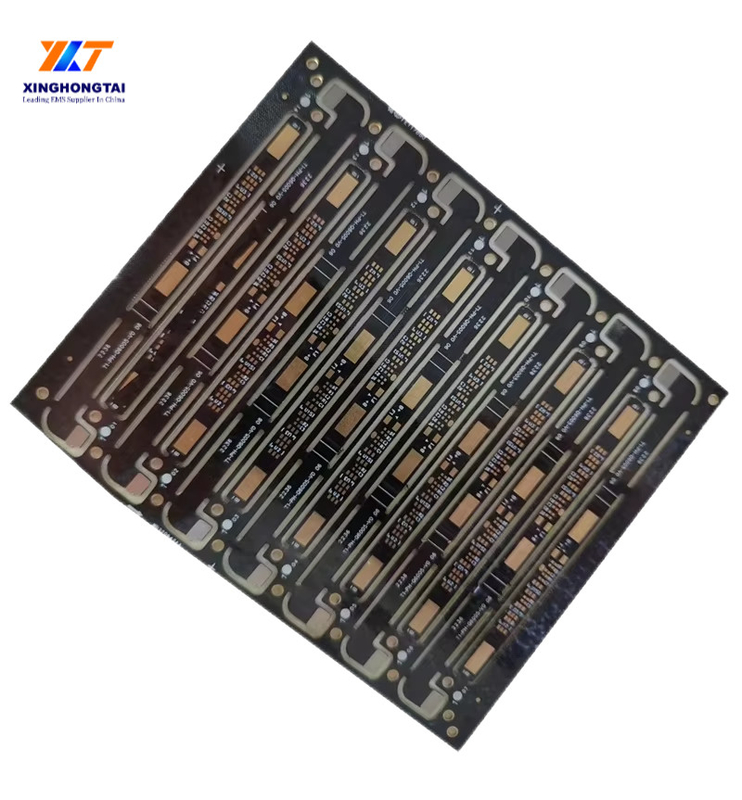

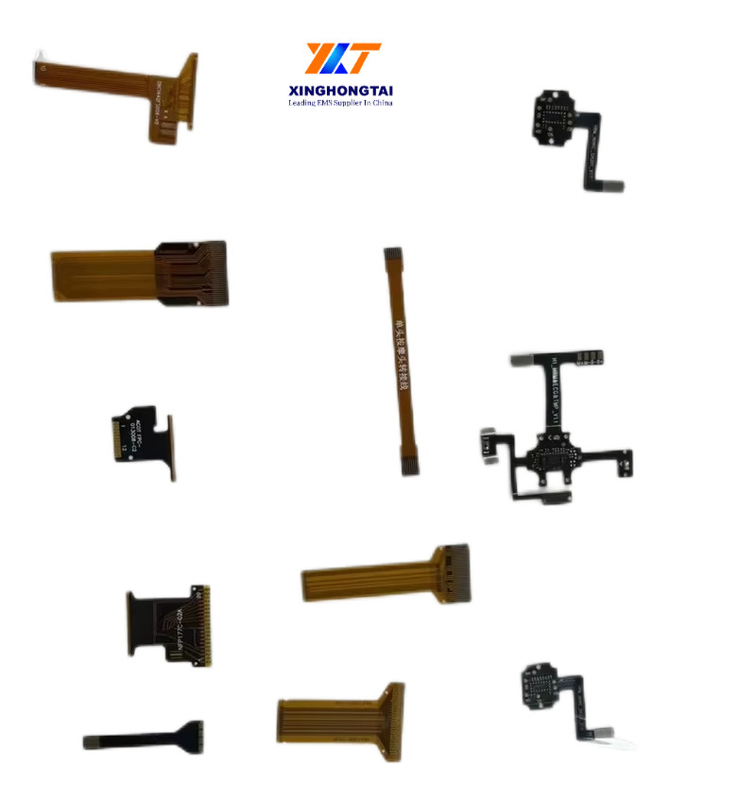

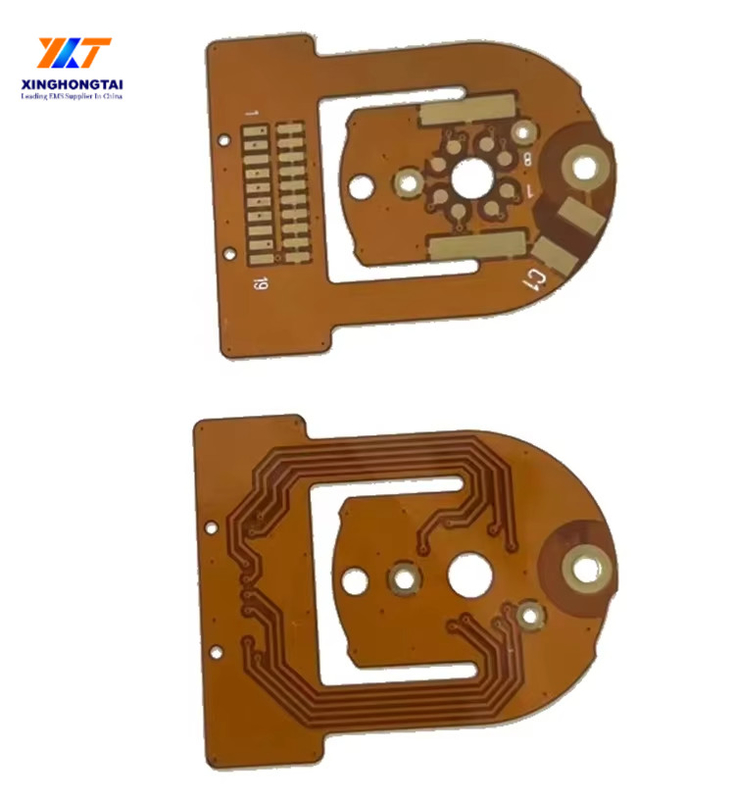

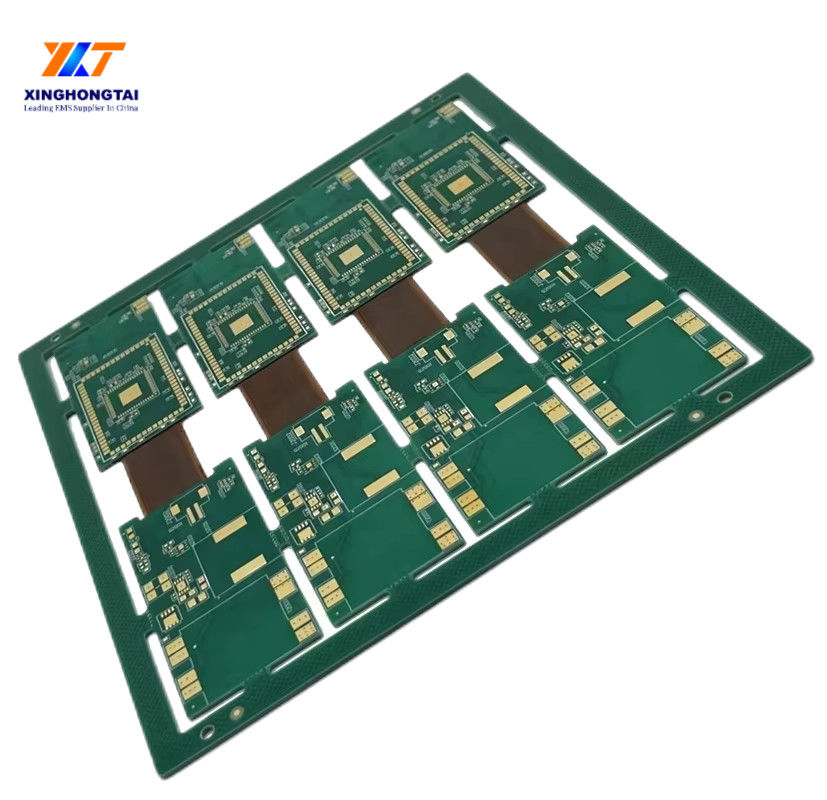

턴키 서비스 PCB 8 층 튼튼한 플렉스 PCB 조립 높은 층 fpc 회로 보드
XHT 원 스톱 PCB PCBA제조업은 고객에게 편리함과 효율성, 그리고 단일 공급업체로 PCB 및 PCBA 제조 프로세스를 완료하기 위한 통합적인 접근을 제공하는 것을 목표로 합니다.이는 커뮤니케이션 및 조정 비용을 줄이고 프로젝트 실행 효율성을 높이는 데 도움이됩니다.XHT 원 스톱 PCB PCBA 제조를 선택함으로써 고객은 원활한 제조 프로세스를 보장하고 고품질, 신뢰할 수있는,그리고 비용 효율적인 PCBA 제품.
우리 는 누구 인가
XHT는 고 신뢰성, 다층, 복잡한 보드의 제조를 위한 온-인-વન 솔루션 공급자입니다. 우리의 PCBA 서비스는 공급망 관리, 조립, 테스트 & 검사, 재작업,그리고 NPI (새 제품 도입)2004년 이후 PCB 및 PCBA 공급에 대한 우리의 경험의 조합은 유기 기판과 고급 패키징을 포함하는 소형화 솔루션에 대한 견고한 기초로 작용합니다.
우리 가 하는 일
우리의 고도로 경험이 많은 팀, 최첨단 기술, 그리고 첨단 프로세스는 혁신적이고 완전한 솔루션을 제공할 수 있습니다.이 모든 것은 글로벌 네트워크 공급망에서 비용 효율성을 보장하는 동시에우리는 할 수 있는 태도와 이질적인 엔지니어링 접근을 통해 운영합니다. 이것은 제조업체가 여러 공급업체에 의존하는 것을 불필요하게 만듭니다.설계 및 제조 단계 전반에 걸쳐 우리의 공통 설계 규칙은 선반에 있는 제품에 대한 타협의 필요성을 최소화합니다., 대신 혁신적인 것을 개발할 수 있게 해줍니다.
정해진 시간에 배달
프로토타입에서 양까지 모든 주문 요구 사항을 충족
항상 시간에 맞춰요
품질 보장
ISO, IATF, UL 표준, 온라인 SPI, AOI, X-Ray 검사 장비, 제품 배달의 99.5% 통과율을 준수합니다.
프로팀
전문가 스택업 팀과 40명 이상의 고정도 CAM 편집자 팀이 있습니다. 우리는 경험뿐만 아니라 높은 자격을 가지고 있습니다.
신속 대응 서비스
우리는 귀하의 문의에 응답하고 12 시간 이내에 인용구를 공유합니다.
|
항목
|
다층 PCB 고밀도 회로판
|
|
계층 수
|
1~30층
|
|
소재
|
FR4 ((고 TG, 하로겐 자유, 고 주파수), CEM1, CEM3, BT, Al base mateiral,등.
공급자: SY,KB,ITEQ,Isola,Nelco,Rogers,Grance,Mitsui
|
|
맥스 패널 크기
|
32±20 ((800mm±508mm)
|
|
분간 너비/공간 (min)
|
4 밀리 / 4 밀리
|
|
최대 구리 무게
|
140um ((4oz) 내부 층에
175um ((5oz) 외부 층에
|
|
기계 드릴 크기 미니
|
0.2mm ((8mil)
|
|
구멍을 통해 TPye
|
실명/장사/충전
|
|
마감판의 두께
|
0.20~6.0mm
|
|
용인성
|
내부층에서 내부층으로 등록:±3mil
구멍 위치 정확도:±2mil
희석된 슬롯의 허용도:±3mil
PTH 지름의 허용:±3mil
NPTH 지름의 허용:±2mil
PTH 구멍 구리 두께: 0.4-2 밀리
이미지 대 이미지 허용:±3mil
발열 허용:± 1 밀리
용접 마스크 등록 허용도: ±2mil
완제판: 두께 <=1.0mm: +/-0.1mm
두께>0.1mm: +/-10%
오프라인 라우터: +/-0.1mm
오프라인 점수: +/-0.2mm
|
|
용매 마스크 색상
|
녹색, 검은색, 파란색, 빨간색, 흰색 등등
|
|
표면 압축
|
HASL,HASL 납 없는,OSP,잠수 금,잠수 Ti,잠수 슬라이버,플래시 금,선택적인 금 접착 (금 두께 120u까지),금화,탄소 인쇄,피라브 마스크
|
|
용매 용매의 경도는
|
>=6H
|
|
스케치 완료
|
CNC, V-CUT, 펀칭
|
|
선의 껍질 강도
|
≥61B/in
|
|
워크와 트위스트
|
≤0.7%
|
인쇄 회로 보드 (PCBA) 조립 하이라이트
|
일반 능력 |
표면 장착 기술 |
| 핑 트루 홀 | |
| 볼 그리드 배열 | |
| 기능, 비행 탐사, 경계 스캔 및 회로 테스트 | |
| 불타는 것 | |
| 양형 코팅 | |
| RTV 캡슐화 | |
| 유연 회로 | |
|
장비 |
자동 스크린 인쇄 |
| AOI (Automated Optical Inspection) | |
| 컨벡션 재흐름 오븐 | |
| 일반 제품 납조각 | |
| 주키 픽 앤 플라시 장비 | |
| 물결 용접 (RoHS 및 납) | |
| 직렬 및 팩 세척기 | |
| 이온 오염 검사기 | |
| 3D 엑스레이 | |
| RoHS XRF 분석기 | |
| 금속 용접소 | |
| 아길렌트 3070 ICT | |
| 아클로기 공중 탐사선 | |
| 온도전자 환경 방실 | |
| 건조화실 | |
| 배포 오븐 | |
| 자동화된 이사회 관리자 | |
| 패널 제거 장비 | |
|
인쇄 회로 보드 조립 |
볼 그리드 배열 |
| 깨끗하고 깨끗하지 않은 흐름 시스템 | |
| 딱딱하고 유연하고 딱딱 / 유연 | |
| 단면과 이면 | |
| 01005로 내려진 위치 | |
| 패키지 크기 | |
| FBGA | |
| LGA | |
| QFN | |
| 금속 코어 단열 | |
| 혼합 기술 (SMT 및 Through Hole) | |
| RoHS 및 납 가공 | |
|
조립 방법 |
자동 조립 |
| 손 삽입 | |
| 수동 용접 | |
| 재흐름 | |
| 웨브 솔더 | |
| 추가 서비스 제공 | 양형 코팅 |
| 수리 및 리모비네이션 | |
| 길이 | 미니 2 |
| 최대 18인치 | |
| 너비 | 미니 2 |
| 최대 18인치 | |
| 두께 | 미니 0.031 |
| 최대 0.125인치 | |
| 선행 시간 (제조) | 표준 2주 |
| 생산량 | 저용량에서 높은용량 프로토타입 |
제품 패키지:
EMS PCB 어셈블리 제품은 안티 정적 가방에 안전하게 포장되어 보호 스폼 삽입이 있는 견고한 고리 상자에 배치됩니다.
운송:
우리는 EMS PCB 조립 제품에 대한 전 세계 배송을 제공합니다. 배송 옵션에는 표준, 가속 및 익스프레스 배송이 포함됩니다.고객은 체크 아웃 과정에서 선호하는 배송 방법을 선택할 수 있습니다..
모든 배송은 추적되며 고객이 제품을 배송한 후에 추적 번호를 받게 됩니다.배송 수수료는 목적지와 선택된 배송 방법에 따라 체크아웃에서 계산됩니다..
FAQ:
Q1: 어떤 서비스를 하고 있나요?
XHT: 우리는 PCB 설계, 소프트웨어 개발, PCB 조립, 장막 설계, 곰팡이 제조, 플라스틱 주입, 완성 제품 조립 및 기능 테스트를 포함한 손키 솔루션을 제공합니다.
Q2: PCB / PCBA 서비스의 주요 제품은 무엇입니까?
XHT: 우리의 PCB / PCBA 서비스는 주로 산업 제어, 가전 기기 주 보드, 자동차 전자, 소비자 전자, 의료 장비, 은행 장비,스마트 홈, 등등
Q3: XHT는 공장 또는 무역 회사입니까?
XHT: XHT는 20 년의 경험이있는 전문 계약 제조업체입니다. 한 번의 Turnkey PCB 조립 및 전자제품 제조 서비스를 제공합니다.
Q4: 우리는 생산 중에 품질을 검사 할 수 있습니까?
XHT: 예, 우리는 숨겨야 할 것이 아무것도 없이 모든 생산 과정에 대해 개방적이고 투명합니다. 고객은 우리의 생산 과정을 검사하고 내부에서 확인할 수 있습니다.
Q5: 어떻게 우리의 정보가 제3자가 우리의 디자인을 볼 수 없도록 보장 할 수 있습니까?
XHT: 우리는 고객 측의 현지 법에 의해 NDA 효과를 서명하고 고객의 데이터를 높은 기밀 수준으로 유지할 것을 약속합니다.
Q6: 어떤 파일이 당신에게서 제안을 받기 위해 필요한가?
XHT: OEM PCBA 프로젝트의 경우 Gerber 데이터/파일 및 관련 기술 요구 사항 및 특별한 요구 사항의 표시를 제공하십시오.함수 목록을 제공하시기 바랍니다., 그래서 우리의 엔지니어링 팀은 그것을 작업 할 수 있습니다.
Q7: 표준 배송 기간은 무엇입니까?
XHT: EXW, FCA, FOB, DDU 등의 배송 조건은 각 코트를 기반으로 모두 제공됩니다.
Q8: PCBA 제안은 얼마나 오래 걸리나요?
XHT: 프로젝트의 복잡성에 따라 다르죠. 보통 1-2주 정도면 엔지니어들이 평가할 수 있습니다.
Q9: 최소 주문량 (MOQ) 요구 사항이 있습니까?
XHT: 아니, 우리는 MOQ 요구 사항이 없습니다, 우리는 프로토타입에서 대량 생산에 이르기까지 프로젝트를 지원 할 수 있습니다.
