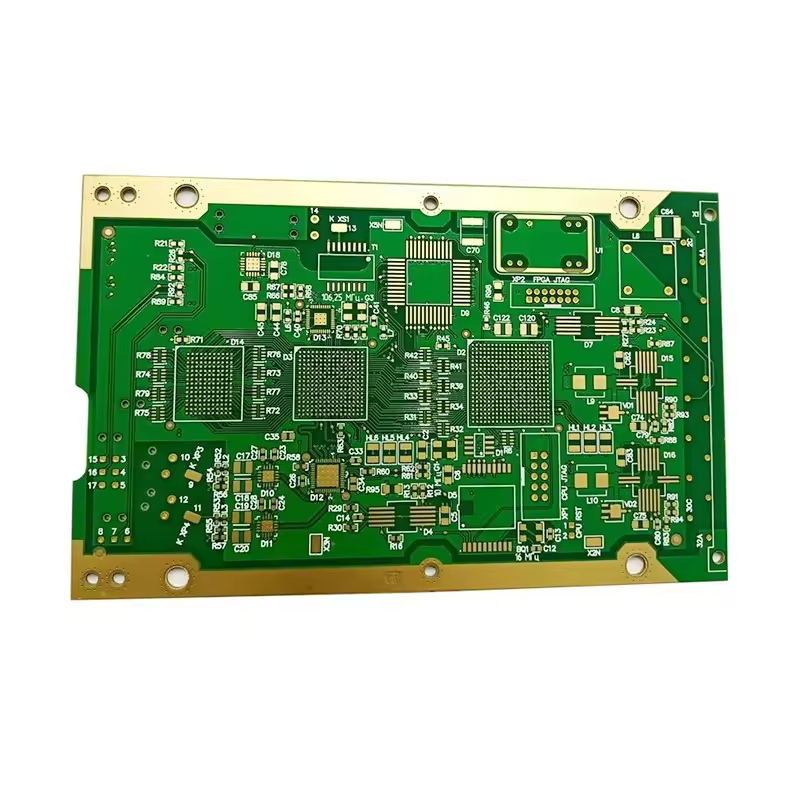

OEM 고주파 PCB 프로토 타입 제조

OEM 고주파 PCB 프로토타입 제조 사용자 지정 서비스

고주파 PCB란 무엇인가요?

고주파 PCB는 고주파에서 작동하도록 설계된 인쇄 회로 보드 유형을 가리킨다. 일반적으로 500 MHz에서 여러 GHz 범위에서.이 PCB는 통신과 같은 응용 분야에서 사용됩니다., 무선 통신, 레이더 시스템, 고속 디지털 회로.

고주파 PCB는 신호 손실, 임피던스 불일치 및 고주파의 전자기 간섭을 최소화하도록 설계되었습니다.그들은 신호의 무결성을 유지하기 위해 낮은 다이 일렉트릭 상수와 낮은 방출 인자를 가진 특수 재료를 사용하여 구성됩니다.또한, 고 주파수 PCB의 설계는 높은 주파수에서 최적의 성능을 보장하기 위해 추적 라우팅, 임피던스 제어 및 신호 격리에 신중한 주의를 기울인다.

전체적으로, 고주파 PCB는 다양한 전자 시스템에서 고주파 신호의 신뢰할 수있는 전송을 가능하게하는 데 중요합니다.

우리는 우리의 제조 공장에서 많은 고주파 PCB를 생산했습니다. 고주파 PCB는 통신 산업에서 널리 사용됩니다.

XHT는 당신의 신뢰할 수 있는 PCB 공급 업체입니다

우리 회사는 1급 PCB 제조 능력을 가지고 있으며 고객에게 고품질, 고성능 인쇄 회로 보드를 제공합니다.우리는 다양한 복잡한 PCB에 대한 고객의 요구를 충족시키기 위해 고급 생산 장비와 기술 팀을 보유하고 있습니다..

먼저, 우리는 첨단 생산 장비를 갖추고 있습니다. 우리의 공장은 최신 PCB 생산 라인을 갖추고 있습니다.이 장치들은 고객의 PCB 설계 요구 사항을 정확하게 실현하고 제품 품질과 안정성을 보장 할 수 있습니다..

둘째, 우리는 전문적인 기술 팀을 가지고 있습니다. 엔지니어의 우리 팀은 PCB 설계 및 제조에 광범위한 경험을 가지고 있으며 기술 지원의 전체 범위를 고객에게 제공할 수 있습니다..PCB 설계 단계 또는 제조 과정에서,우리는 고객에게 전문적인 조언과 솔루션을 제공하여 제품이 최적의 성능과 신뢰성을 달성 할 수 있도록 할 수 있습니다..

또한, 우리는 또한 품질 관리에 초점을 맞추고 있습니다. 우리는 엄격하게 모든 PCB가 고객 요구 사항과 표준을 충족하는지 확인하기 위해 국제 품질 관리 시스템 표준을 따르고 있습니다.우리는 첨단 테스트 장비와 엄격한 품질 관리 프로세스를 사용하여 제품 품질과 안정성을 보장하기 위해 각 PCB의 포괄적 인 테스트 및 검증을 수행합니다..

마지막으로, 우리는 다양한 복잡한 PCB에 대한 고객의 요구를 충족시킬 수 있습니다. 단층, 이중층 또는 다층 PCB, 딱딱, 유연 또는 딱딱-유연 PCB,우리는 고객에게 고품질 맞춤형 솔루션을 제공할 수 있습니다.우리는 또한, 맹인 및 묻힌 비아스, 제어 된 임피던스, 특수 재료 등과 같은 특별한 프로세스 요구 사항에 대한 고객의 PCB 제조 요구를 충족시킬 수 있습니다.

간단히 말해서, 우리는 강력한 PCB 제조 능력을 가지고 있으며 고객에게 고품질, 고성능 인쇄 회로 보드를 제공할 수 있습니다.우리는 우리의 제조 능력을 지속적으로 향상시키고 고객에게 더 나은 제품과 서비스를 제공하기 위해 더 많은 자원과 에너지를 계속 투자할 것입니다..

고주파 PCB (인프린트 서킷 보드) 는 다음과 같은 특성을 가지고 있습니다.

낮은 손실: 고 주파수 PCB 물질은 높은 주파수 신호 전송 중에 에너지 손실을 줄일 수있는 낮은 변압 손실을 가지고 있습니다.

우수한 신호 전송 성능: 고주파 PCB는 낮은 전송 손실과 높은 신호 무결성을 제공하여 고주파 신호 전송 및 RF 응용 프로그램에 적합합니다.

엄격한 재료 요구 사항: 고주파 PCB는 PTFE (폴리테트라플루오로 에틸렌), FR-4 (글라스 섬유로 강화 된 에포시 樹脂) 등과 같은 특정 재료가 필요합니다.고주파 신호 전송의 요구 사항을 충족시키기 위해.

정밀 가공 과정: 고 주파수 PCB의 제조는 특수 라미네이션 프로세스, 회로 설계,용접과정, 고주파 신호의 안정적인 전송을 보장합니다.

강력한 반 간섭 능력: 고 주파수 PCB는 외부 전자기 간섭을 효과적으로 저항하여 신호 전송의 안정성과 신뢰성을 보장 할 수 있습니다.

전체적으로, 고주파 PCB는 뛰어난 신호 전송 성능과 반 간섭 능력을 가지고 있으며, 고주파 및 RF 회로의 설계 및 제조에 적합합니다.

고주파 PCB 설계 고려 사항:
