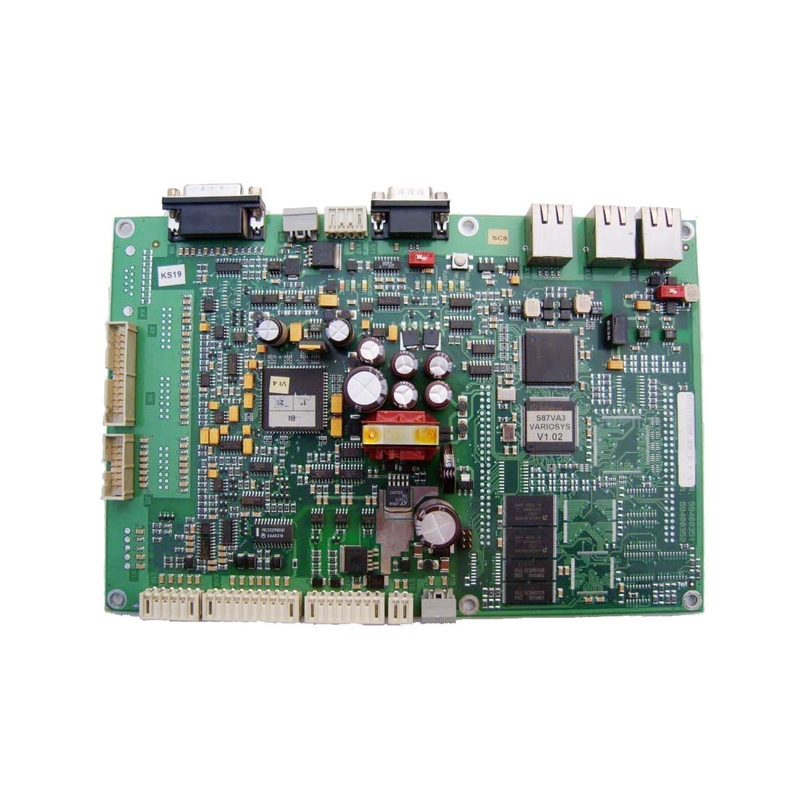

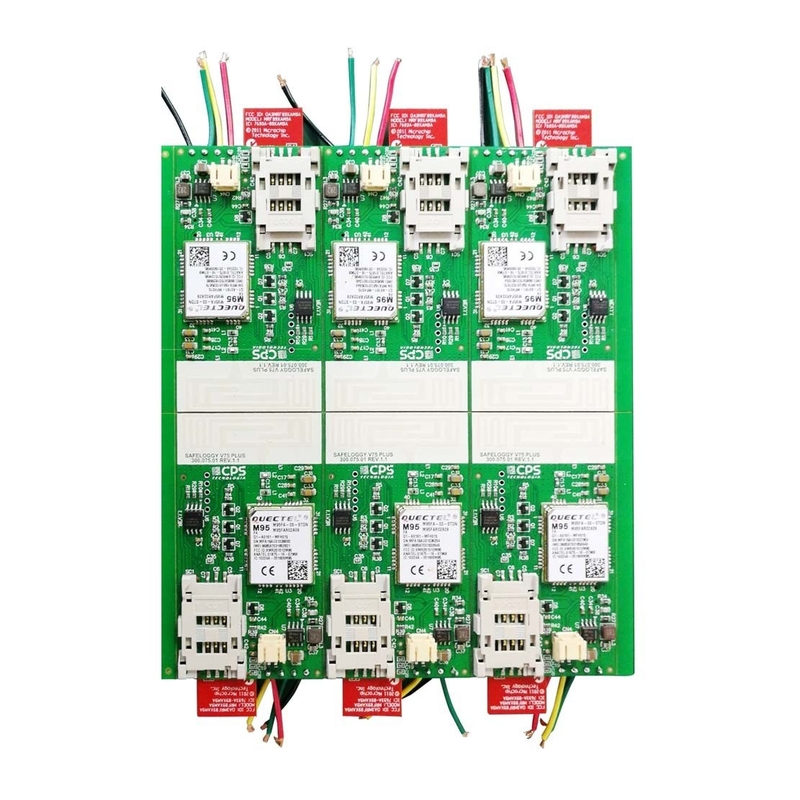

PCL-370HR 빠른 회전 PCB 조립 서비스 라우팅 비벨링 인쇄 회로판
회로판 조립이란 무엇인가요?
인쇄 회로 보드 조립은 전자 구성 요소를 인쇄 회로 보드의 배선으로 연결하는 과정입니다.PCB의 겹쳐진 구리 판에 새겨진 흔적이나 전도 경로는 무전도 기판 안에서 집합체를 형성하기 위해 사용됩니다.. 전자 구성 요소를 인쇄 회로 보드와 연결하는 것은 완전히 작동 전자 장치를 사용하기 전에 마지막 작업입니다
만족 한 서비스
17/24 판매 및 기술 지원
2유연한 지불 방법 및 협상 가능한 지불 조건
3샘플과 대용량 주문 모두 지원
410년 이상의 해외 수출 경험, 운송 및 관세 처리 문제에 대한 유연한 처리
XHT 제조의 장점
XHT 엔지니어링에 대한 경험을 가지고 있습니다. 생산 전에 문제와 함정을 제거합니다.우리는 표준화되고 엄격한 프로세스와 시스템을 구축하여 품질 문제를 효과적으로 줄이도록 설정했습니다.. 우리는 전문 PCB 제조, PCB 조립 및 부품 조달 팀을 가지고 있습니다, 한 번의 서비스를 제공하여 시간과 노력을 절약합니다. 우리는 빠른 배달, 최소 마운트와 같은 서비스를 제공할 수 있습니다..우리는 8시간 배달을 가속화했고, 48시간 배달률은 95% 이상이고, 03015, 01005, 0201, 0402의 최소 수량도 있습니다.생산 전에 문제와 함정을 제거. 우리는 전문 PCB 제조, PCB 조립 및 부품 조달 팀입니다, 시간 및 노력을 절약 한 번 중지 서비스를 제공합니다.
우리 의 생산 라인
우리 회사는 현재 7개의 웨브 용접 생산 라인과 10개의 포스트 DIP 용접 라인을 보유하고 있습니다.우리는 제품의 신뢰성을 보장하고 효과적으로 플러그인 효율을 향상시키기 위해 고객의 요구 사항과 제품 조건에 따라 특수 장착 장치를 만들 수 있습니다.
우리의 DIP 후접속 직원은 풍부한 경험을 가지고 있습니다.그리고 고급 고객의 고품질 요구 사항을 충족시키기 위해 상세한 표준화된 운영 지침과 SOP 운영 지침을 작성했습니다..
사양
아니죠 | 부문 | 능력 |
1 | 층 | 2-68L |
2 | 최대 가공 크기 | 600mm*1200mm |
3 | 판 두께 | 00.2mm-6.5mm |
4 | 구리 두께 | 0.5온스-28온스 |
5 | 미니 추적/공간 | 20.0밀리/2.0밀리 |
6 | 최소 완공 오프레이션 | 010mm |
7 | 최대 두께와 지름의 비율 | 15:1 |
8 | 치료로 | 비아, 블라인드 & 매장 비아, 비아, 팟, 구리 비아... |
9 | 표면 마감/처리 | HASL/HASL 납 없는, 화학 진, 화학 금, 몰입 금 몰입 은/금, Osp, 금 접착 |
10 | 기본 재료 | FR408 FR408HR, PCL-370HR, IT180A, 메그트론 6 (Panasonic), 로저스 4350 로저스4003, 로저스3003, 로저스/타코닉/아를론/넬코 라미네이트 FR-4 소재 (FR-4 소재로 부분적인 Ro4350B 하이브리드 라미네이트를 포함하여) |
11 | 용접 마스크 색상 | 녹색, 검은색, 빨간색, 노란색, 흰색, 파란색, 보라색, 매트 그린, 매트 블랙 |
12 | 시험 서비스 | AOI, 엑스레이, 비행 탐사선, 기능 테스트, 첫 번째 기사 테스트 |
13 | 프로파일링 펀칭 | 라우팅,V-CUT,비벨링 |
14 | Bow&twist | ≤0.5% |
15 | HDI 유형 | 1+n+1,2+n+2,3+n+3 |
16 | 미니 기계용 오프러 | 00.1mm |
17 | 레이저 오프레이션 최소 | 00.075mm |
회사 프로파일
자격을 갖춘 제품을 생산하는 것은 XHT와 귀하에게 매우 중요합니다. PCB 조립체가 준수하는지 확인하려면 여러 검사 및 품질 보장 절차를 사용합니다.자동 광학 검사 장비 및 CAD 소프트웨어 및 지속적인 개선우리는 ISO9001:2015에 대한 인증을 받았으며 많은 고객들에게 선호되는 공급업체입니다.우리는 필요에 따라 당신의 조립에 대한 부품 공급할 수 있습니다.생산 데이터와 연결된 우리 자신의 내부 재고 및 MRP 시스템을 사용하여 재고 수준, 납품 시간 및 버퍼 재고를 관리하여 마감일을 충족시킬 수 있습니다.
FAQ
질문: 회로판 을 인쇄 할 때 와이어 결합 과정 이 필요 합니다. 회로판 을 만들 때 무엇 에 주의 를 기울여야 합니까? XHT: 회로판을 만들 때 표면 처리 옵션은 대부분 "니켈 팔라디움 금 ENEPIG"또는 "화학 금 ENIG"입니다.금의 두께는 3μμ5μ2로 권장됩니다., 그러나 Au 금 와이어가 사용되면 금 두께는 5μ 보다 높아야합니다. |
질문: 회로판 을 인쇄 할 때 납 없는 과정이 요구 됩니다. 회로판 을 만들 때 무엇 에 주의 를 기울여야 합니까? XHT: 인쇄 과정에서 납 없는 과정은 일반 공정의 온도 저항 요구 사항보다 높고 온도 저항 요구 사항은 260 °C 이상여야 합니다. 따라서,기판 소재를 선택할 때 TG150 이상의 기판을 사용하는 것이 좋습니다.. |
Q: 회로판 텍스트를 만들 때 회사에서 일련 번호를 제공 할 수 있습니까? XHT: 일련 번호를 제공 할 수 있으며 텍스트 일련 번호 외에도 고객이 문의 할 수있는 QR-CODE도 제공 할 수 있습니다. |
Q: PCB 보드의 유효 기간은 얼마나 오래되며 어떻게 보관해야 합니까? XHT: 25°C / 60%RH는 PCB가 저장 될 때 권장됩니다. 판 자체는 유통 기간이 없지만 3 개월을 초과하면 습기와 스트레스를 제거하기 위해 구워야합니다.굽은 직후에 사용해야 합니다.반발 및 폭발 현상을 줄이기 위해 조각은 보관 후 6 개월 이내에 충전해야합니다. |
