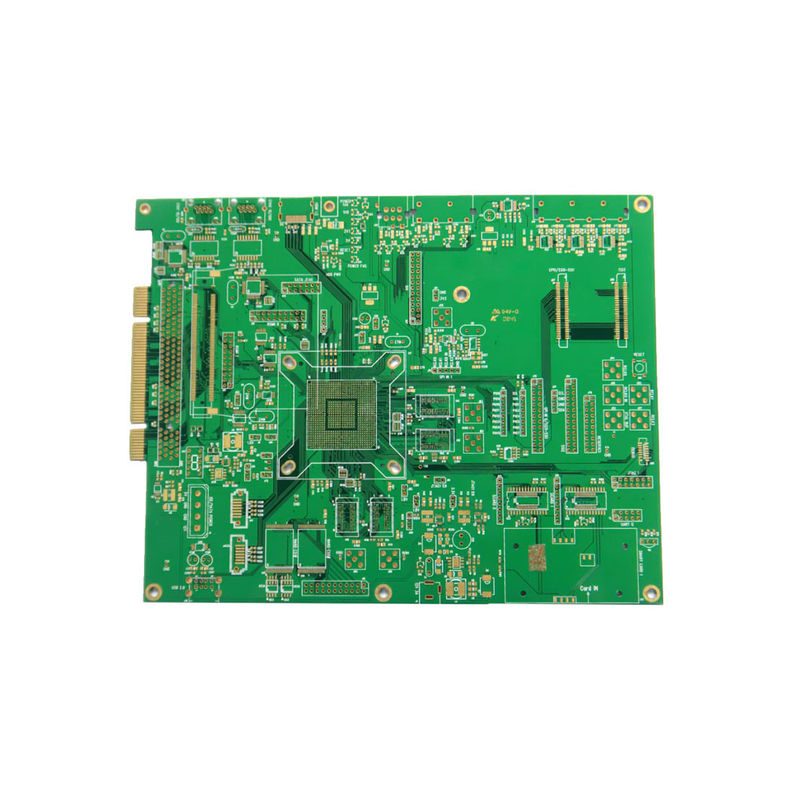

경제적인 PC 보드 제조 PCB 제조 인쇄 회로 보드 선도 제조업체

경제적인 PC 보드 제조 PCB 제조 인쇄 회로 보드 선도적인 제조업체

PCB 구조:

인쇄 회로 보드 (PCB) 구조는 다음 세 가지 유형으로 나눌 수 있습니다.

단층 PCB: 회로판 의 한 면 에만 구리 필름 전도기 가 있고, 다른 면 에는 구리 필름 전도기 가 전혀 없습니다. 초기 전자 제품 의 회로 는 단순 한 것 이었습니다.연결과 유도에 필요한 것은 한쪽뿐이었습니다., 그리고 부품은 구리 포일 없이 다른 쪽에 배치 될 수 있습니다.

이중층 PCB: 회로판의 양쪽에 구리 필름 전도기가 있으며, 앞 (최상층) 과 뒷 (아래층) 의 경로는 비아를 통해 서로 연결될 수 있습니다.양쪽이 연결될 수 있기 때문에, 용용 면적은 단일 패널의 두 배로 복잡 한 회로 를 가진 제품 에 더 적합 합니다. 설계 는 부분 을 앞 에 배치 하는 것입니다.그리고 뒷면은 부분 발의 용접 표면.

다층 PCB: 다층 PCB는 여러 개의 새겨진 양면 판으로 이루어져 있으며, 단열층 (Prepreg) 이 판 사이에 쌓여 있습니다.그리고 구리 필름은 가장 바깥층의 양쪽에 배치되고 그 다음 함께 압축됩니다.. 여러 개의 이면 라미네이트가 사용되기 때문에 층 수는 보통 짝수입니다. 내부에 압축되는 구리 엽층은 전도층, 신호층,전력층 또는 지상층다층 보드는 이론적으로 50층이 넘을 수 있지만 실제 적용면은 현재 약 30층에 달한다.


여러 종류의 PCB

딱딱한 PCB: 이 보드 들 은 굽거나 휘어지는 것 이 쉬운 가공 된 단단 한 재료 로 만들어져 있으며, 매우 복잡 하고 강력 하며, 강력한 회로 로 둘러싸여 있다.고장 나 유지 보수 도중 손잡기 가 쉽다. 그 이유 는 그 들 이 견고 하고 강한 손잡이에 견딜 수 있기 때문 이다.또한, 보드에 표시된 구성 요소들은 일반적으로 명확하며, 신호 경로는 조직되어 있습니다.

유연 한 인쇄 회로판: 이름에서 알 수 있듯이, 이 보드는 매우 유연하며 같은 유연한 재료로 만들어집니다. 유연한 PCB는 단면, 쌍면 및 다층이 될 수 있습니다.이 설계 는 작거나 부서지기 쉬운 장비 의 부품 을 쉽게 조립 할 수 있게 해 준다유연성 또한 장치를 가볍게하면서 많은 공간을 절약하는 데 도움이됩니다. 이러한 인쇄 PCB는 온도 민감한 운영 조건 또는 산업 및 관련 장비에 가장 적합합니다.

딱딱한 플렉스 PCB: 이것은 딱딱하고 유연한 PCB 프로토타입 서비스의 조합입니다. 이러한 유형의 PCB 프로토타입 서비스는 두 개 이상의 딱딱한 보드에 연결된 다층 플렉스 회로를 사용합니다.가볍고 콤팩트 한 공간 을 절약 하기 위해의학적, 군사적 용도로 적합합니다.

고주파 PCB: 이 유형의 보드는 500MHz-2GHz 주파수 범위의 전기 기기에 사용됩니다. 마이크로 웨브 및 통신 시스템과 같은 대부분의 주파수 민감한 응용 프로그램,고주파 회로 보드를 사용.

알루미늄 기반 PCB : 이들은 열 조절, 높은 경직성, 낮은 열 팽창을 위한 알루미늄 받침을 가지고 있으며, 종종 LED 및 전원 공급 장치와 같은 고전력 가전에서 사용됩니다.

인쇄 PCB 원형 회로 보드는 많은 가전, 데스크톱 컴퓨터에서 고급 의료 장비까지의 사용을 변화시키고 단순화했습니다. 회로 보드는 이제 모든 곳에 있습니다.
