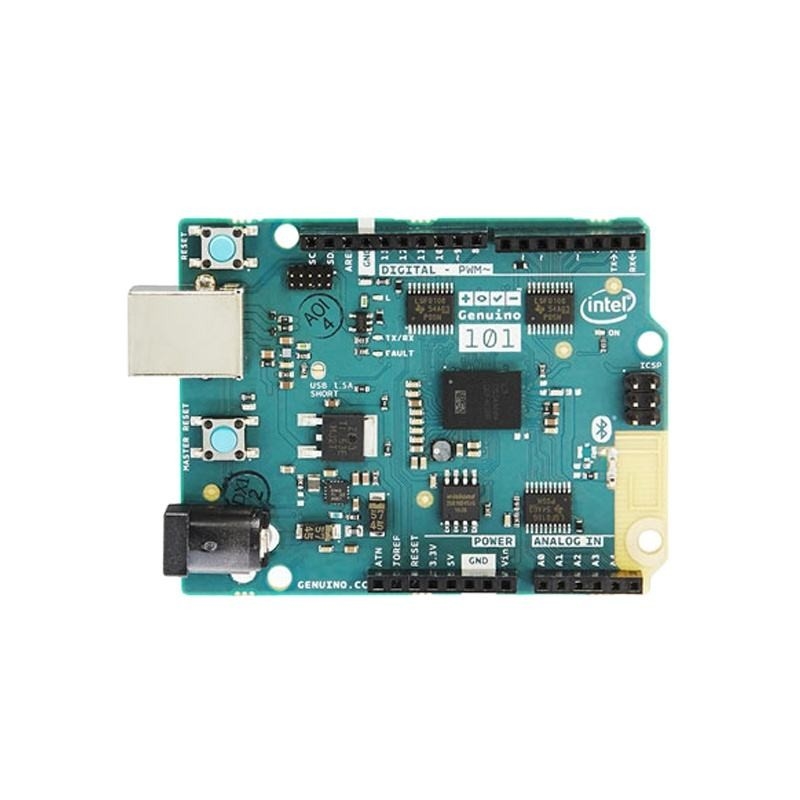

Industrial Control Multilayer Low Volume PCB Assembly Services with Customized Design

산업 제어 다층 저용량 PCB 조립 서비스

  • 강조하다

    산업용 제어 PCB 조립 서비스

    ,

    소용량 PCB 조립 서비스

    ,

    적은 양 인쇄 회로 판 어셈블리

  • 원료
    FR4, 알루미늄, TG, 로저스, CEM-1
  • 판 두께
    1.6 밀리미터, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0 밀리미터
  • 서비스
    원 스톱 서비스, PCB&PCBA, ODM과 OEM
  • 종류
    주문형, 전자 보드, 전자적 인쇄 회로 판 어셈블리, 알람 PCB 보드
  • 구리 두께
    1 oz,0.5-2.0 oz,1-3oz,0.5-5oz,0.5-4oz
  • 표면 가공
    HASL, OSP, ENIG, HASL 무연성, 침지 금
  • 민. 선 폭
    3mi, 4 밀리리터, 0.1 밀리미터, 0.1 0 밀리미터인 0.1 밀리미터 (금을 번쩍이세요) /0.15mm (HASL)
  • 구멍 크기
    0.25 밀리미터, 0.1 밀리미터, 0.2 밀리미터, 0.15-0.2mm, 0.1mm-1mm
  • 원래 장소
    중국
  • 브랜드 이름
    XHT
  • 인증
    ISO、IATF16949、RoSH
  • 모델 번호
    XHT 볼륨 PCB 조립-7
  • 최소 주문 수량
    어떤 MOQ
  • 포장 세부 사항
    거품 부대를 가진 판지
  • 배달 시간
    5~8일
  • 지불 조건
    T/T, 웨스턴 유니온, 머니그램
  • 공급 능력
    600000+ PCS/입

산업 제어 다층 저용량 PCB 조립 서비스

다층 회로판의 장점



1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.



2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.



3고주파 회로의 경우, 신호 선이 땅에 들어가면 안정적이고 낮은 특성이 있는 impedance가 있습니다.그리고 전력 회로의 특성적 임피던스는 크게 감소합니다., 이는 상당한 가로막는 효과를 가지고 있습니다.



4열 분산 기능에 대한 더 높은 요구 사항이있는 전자 제품에서는 금속 코어 열 분산 층이 다층 회로 보드에 설치 될 수 있습니다.보호 장치의 요구 사항을 충족시키는 데 편리합니다, 열 분산 및 다른 특수 기능.



왜 우릴 선택했지?

가격은 제품이나 서비스를 구매하는 과정에서 하나의 지표일 뿐이다. 단순히 가격을 비교하면 그렇게 신중하지 않습니다. 가격, 품질, 서비스, 평판,자신의 상황에 맞는지 여부, 등이 함께 고려되어야 합니다.


1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.



2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.



소재 CEM-1, CEM-3, FR-4, 알루미늄, 로저스, 높은 Tg 등
판 두께 대량 생산: 394mil (((10mm) 샘플: 17.5mm
표면 마감 HASL, OSP, 몰입 금/은/연금, ENIG, 금 손가락
PCB 패널 최대 크기 1150mm × 560mm
레이어 1-64L
구멍 크기 기계 드릴: 6mil ((0.15mm) 레이저 드릴: 3mil ((0.075mm)
PCBA QC X선, AOI 테스트, 기능 테스트, QC, QA, QE
특별 절차 묻힌 구멍, 실종 구멍, 내장 저항, 내장 용량, 부분 하이브리드, 부분 고밀도, 역 드릴링, 임피던스 요구 사항 및 저항 제어
우리 서비스 PCB 제조, 부품 조달, SMT/DIP PCBA 조립, 라인 및 기능 테스트, 설치, OEM 서비스
산포리제 매장, 블라인드, 혼합 압력, 내장 저항, 내장 용량, 지역 혼합 압력, 지역 고밀도
SMT 용량 일당 7억원, BGA 01005
DIP 용량 050만 포인트/일
인증서 RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

우리 의 장점

1프로그램 및 기능 테스트 및 패키지 무료.

2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.

3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.

4인증: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949



질문 및 답변



Q: PCBA 제조에 어떤 파일을 사용합니까?

A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치.

Q: 샘플을 제공 할 수 있습니까?

A: 예, 우리는 대량 생산 전에 테스트를 위해 사용자 정의 샘플을 할 수 있습니다.

Q: 얼마나 많은 시간 나는 게르버, BOM 및 테스트 절차를 보낸 후 인용을 얻을 수 있습니까?

A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.

Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까?

A: PCB 생산 및 부품 구매에 7-10일, PCB 조립 및 테스트에 10일.

Q. 제가 보내주면 제 디자인이 안전할까요?

여러분의 파일들은 케롱다가 가지고 있는 동안 완전히 안전하고 안전하게 보관됩니다. 여러분의 파일들은 제3자에게 공유되지 않습니다.그들은 당신의 소유물이기 때문에우리는 귀하의 파일의 저작권을 존중합니다. 고객은 귀하의 요구 사항과 서면 승인에 따라 이러한 파일의 처분을 제어합니다.

Q. 보증금은 얼마인가요?

보증 기간은 2년입니다.
