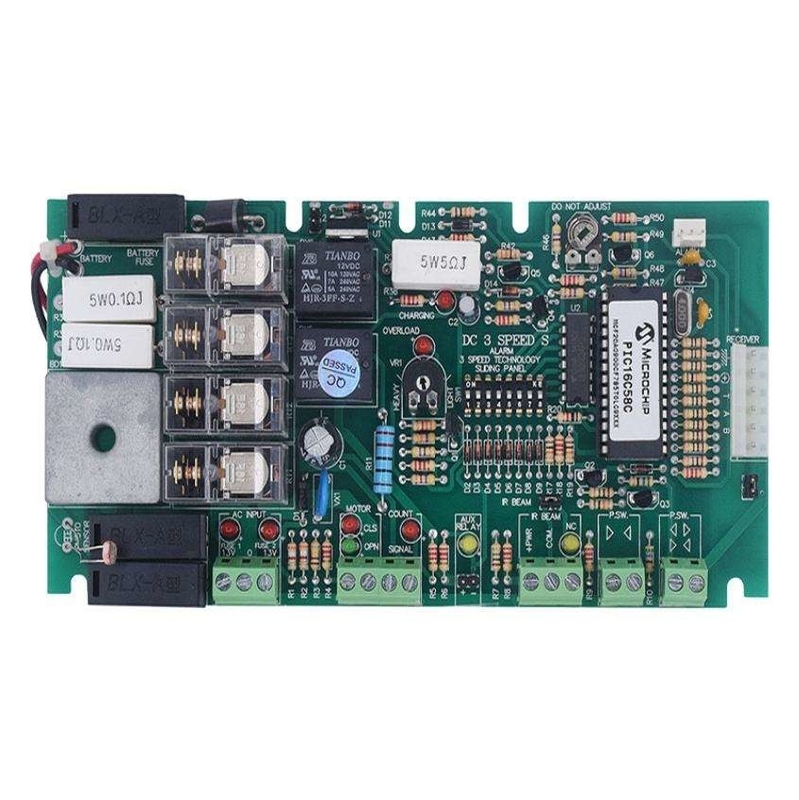

OEM Low Volume PCBA Manufacturer EMS PCB Assembly

OEM 저용량 PCBA 제조사 EMS PCB 조립

  • 강조하다

    프로토 타입 저용량 PCB 조립

    ,

    OEM 저용량 PCB 조립

    ,

    프로토타입 PCB 조립 서비스

  • 원료
    FR4, 알루미늄, TG, 로저스, CEM-1
  • 판 두께
    1.6 밀리미터, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0 밀리미터
  • 적용
    전자장치, 가전제품, 산업적인 전기적 제품과 기타
  • 용접 마스크 색상
    맞춤화되는 green/black/white/red/blue 기타 등등
  • 서비스
    원 스톱 서비스, PCB&PCBA, ODM과 OEM
  • 종류
    주문형, 전자 보드, 전자적 인쇄 회로 판 어셈블리, 알람 PCB 보드
  • 색상
    녹색, 주문 제작된 색이 당신의 요구에 파래집니다
  • 표면 가공
    HASL, OSP, ENIG, HASL 무연성, 침지 금
  • 원래 장소
    중국
  • 브랜드 이름
    XHT
  • 인증
    ISO、IATF16949、RoSH
  • 모델 번호
    XHT 볼륨 PCB 조립-12
  • 최소 주문 수량
    어떤 MOQ
  • 포장 세부 사항
    거품 부대를 가진 판지
  • 배달 시간
    5~8일
  • 지불 조건
    T/T, 웨스턴 유니온, 머니그램
  • 공급 능력
    600000+ PCS/입

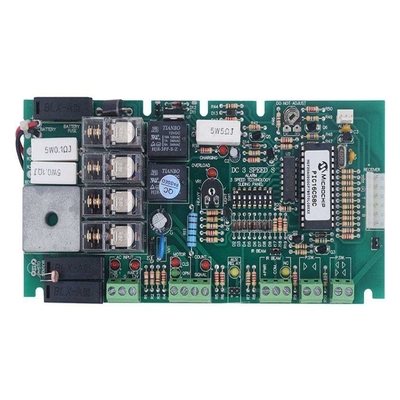

OEM 저용량 PCBA 제조사 EMS PCB 조립

OEM 저용량 PCBA 제조사 EMS PCB 조립



다층 회로판의 장점



1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.



2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.



3고주파 회로의 경우, 신호 선이 땅에 들어가면 안정적이고 낮은 특성이 있는 impedance가 있습니다.그리고 전력 회로의 특성적 임피던스는 크게 감소합니다, 이는 상당한 가로막는 효과를 가지고 있습니다.






소재 CEM-1, CEM-3, FR-4, 알루미늄, 로저스, 높은 Tg 등
판 두께 대량 생산: 394mil (((10mm) 샘플: 17.5mm
표면 마감 HASL, OSP, 몰입 금/은/연금, ENIG, 금 손가락
PCB 패널 최대 크기 1150mm × 560mm
레이어 1-64L
구멍 크기 기계 드릴: 6mil ((0.15mm) 레이저 드릴: 3mil ((0.075mm)
PCBA QC X선, AOI 테스트, 기능 테스트, QC, QA, QE
특별 절차 묻힌 구멍, 실종 구멍, 내장 저항, 내장 용량, 부분 하이브리드, 부분 고밀도, 역 드릴링, 임피던스 요구 사항 및 저항 제어
우리 서비스 PCB 제조, 부품 조달, SMT/DIP PCBA 조립, 라인 및 기능 테스트, 설치, OEM 서비스
산포리제 매장, 블라인드, 혼합 압력, 내장 저항, 내장 용량, 지역 혼합 압력, 지역 고밀도
SMT 용량 일당 7억원, BGA 01005
DIP 용량 050만 포인트/일
인증서 RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485

우리 의 장점

1프로그램 및 기능 테스트 및 패키지 무료.

2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.

3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.

4인증: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949





저중-대용량 PCB 조립품 유명 제조업체



2004년에 설립된 우리 회사는 EMS 업계에서 신뢰할 수 있는 이름이 되었습니다. 전략적으로 광둥 성의 후이저우에 위치하고 있으며, 번잡한?? 진의 중심지 근처에 있습니다.

2만 평방 미터에 달하는 지역으로, 우리의 시설은 다양한 분야에 걸쳐 다양한 고객들을 충족시킬 수 있습니다.소비자 전자제품에서 의료기기, 자동차 부품, 산업 장비, 전력 시스템, 새로운 에너지 솔루션 및 통신 장치까지.

우리의 포괄적EMS/ODM/OEM 서비스전자 시스템 설계, 프로토 타입 개발, PCB 제조, 조립 및 엄격한 테스트를 포함하여최고 수준의 품질, 경쟁력 있는 가격, 정해진 배송을 보장합니다.


우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.


우리는 완전한MES (제공 실행 시스템)원자재 수용에 관한 것SMT표면 장착DIP플러그인, 그리고 엄격한 제품 기능 테스트

이 시스템은 생산 중에 어떤 비정상적인 조건에 대한 실시간 모니터링과 데이터 추적을 가능하게 하며, 제품의 무결성과 완전한 프로세스 추적성을 보장합니다.

우리의 월간 생산량은 6억점으로 최고 품질과 신속한 배송을 보장합니다.

서비스

우리는 우리의 고객의 독특한 요구를 충족시키기 위해 포괄적인 EMS 솔루션을 제공하는 데 전문.



다음은 우리가 제공하는 서비스의 한 눈에 볼 수 있습니다:

1전자 부품 공급.
2PCB 제조업
3- PCB 조립
4박스 빌딩

우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.




질문 및 답변

Q: 샘플을 제공 할 수 있습니까?

A: 예, 우리는 대량 생산 전에 테스트를 위해 사용자 정의 샘플을 할 수 있습니다.

Q: 얼마나 많은 시간 나는 게르버, BOM 및 테스트 절차를 보낸 후 인용을 얻을 수 있습니까?

A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.

Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까?

A: PCB 생산 및 부품 구매에 7-10일, PCB 조립 및 테스트에 10일.

Q. 제가 보내주면 제 디자인이 안전할까요?

여러분의 파일들은 케롱다가 가지고 있는 동안 완전히 안전하고 안전하게 보관됩니다. 여러분의 파일들은 제3자에게 공유되지 않습니다.그들은 당신의 소유물이기 때문에우리는 귀하의 파일의 저작권을 존중합니다. 고객은 귀하의 요구 사항과 서면 승인에 따라 이러한 파일의 처분을 제어합니다.

Q. 보증금은 얼마인가요?

보증 기간은 2년입니다.
