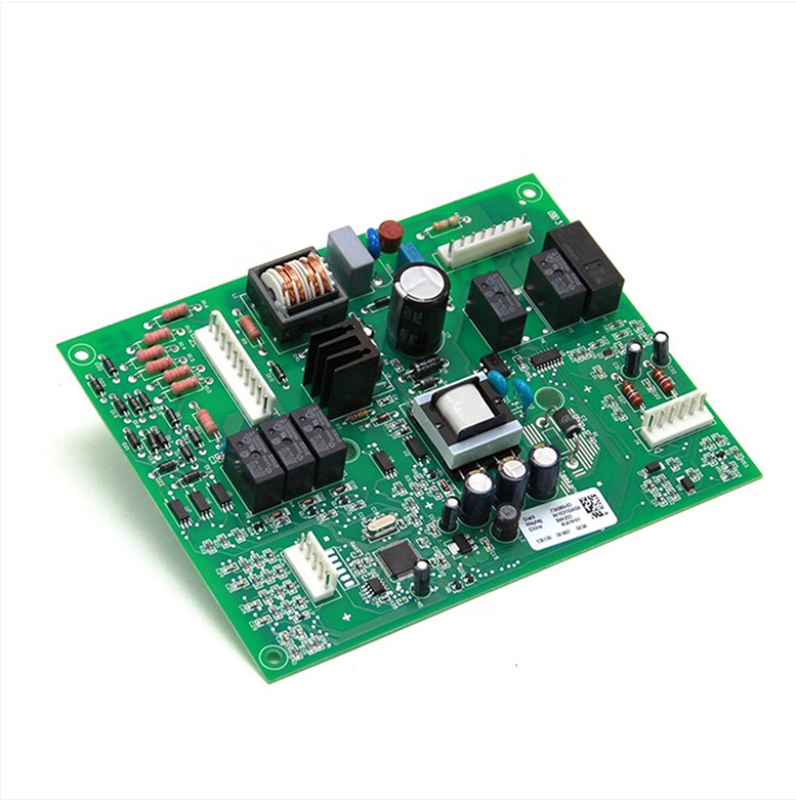

다층 PCB 보드 프로토 타입 전자 부품 PCBA 인쇄 회로 보드 조립

다층 PCB 보드 프로토 타입 전자 부품 PCBA 인쇄 회로 보드 조립

키워드:프린트 보드 어셈블리,트너키 프로토타입 어셈블리,PCB 어셈블리 서비스

왜 PCB 조립 프로토 타입이 필요합니까?

프로토타입 PCB 조립은 전자 제품 설계에서 가장 중요한 단계입니다.설계 팀은 회로 보드가 예상 기능에 따라 작동하는지 확인하고 설계 단계에서 발견되지 않은 오류를 감지 할 수 있습니다., 레이아웃 오류, 부품 충돌, 신호 무결성 문제와 같은. 우리는 또한 전기 및 열 특성을 포함하여 회로 보드의 성능을 평가 할 수 있습니다,다양한 작업 조건에서 정상적인 작동을 보장하기 위해 프로토 타입 PCB 조립을 통해마지막으로, 최종 제품의 성능과 신뢰성을 향상시키기 위해 테스트 결과에 따라 필요한 수정 및 개선 사항을 수행합니다.대량 생산에서 고가의 재작업 및 수정 비용을 피합니다..

PCB 프로토타입 조립을 어떻게 시작하죠?

PCB 프로토타입을 만들기 시작하기 전에, 우리는 제조 문제가 없도록 DFM 분석을 수행합니다.우리의 엔지니어는 비용과 생산성을 줄이기 위해 최선의 솔루션을 제공하기 위해 당신과 긴밀히 협력 할 것입니다.우리는 고주파, HDI, 딱딱한, 딱딱한 플렉스, 유연하고 다층 PCB를 포함한 다양한 PCB에 대한 건축 서비스를 제공합니다.

우리의 건축 건축은 자동차, 산업, 의료 및 전자 등 다양한 분야에 널리 사용됩니다.

원형 PCB 조립사양:

PCB 제조 및 PCB 조립 전문 공급 업체

FAQ

질문: 제안서를 준비하려면 어떻게 해야 할까요?

A:Gerber 파일 및 BoM 목록, 관련 기술 요구 사항 또는 특별 요구 사항을 표시합니다.

질문: 제안서를 받은 후 응답하는 데 얼마나 걸리나요?

A: 이것은 프로젝트의 복잡성에 달려 있습니다.

질문: 배송 전에 제품을 테스트하시나요?

A: 예, 우리의 제품은 AOI, 비행 탐사 시험 및 X-선 테스트를 포함하여 100% 기능 테스트를 통과합니다.우리는 또한 전체 제조 과정이 국제적인 로시 표준을 준수하는지 확인.

Q: 우리가 제공하는 공정 재료를 받아 들일 수 있습니까?

A:예, 우리는 당신을 위해 PCB 조립 솔루션을 설계 할 수 있습니다, 우리는 또한 처리을위한 고객의 재료를 받아 들일 수 있습니다.

Q: 제품 정보와 디자인 파일은 기밀합니까?

A: 우리는 고객의 현지 법률에 근거한 기밀성 계약을 체결하고 고객의 데이터를 높은 수준의 기밀성으로 유지할 것을 약속합니다.

Q: 공장이시나요? 아니면 중개인이시나요?

A: 우리는 제조 공장입니다. 우리의 공장은 Zhonghai 기술 공원, Huizhou 시, 광둥 성, 중국에 위치하고 있습니다. 당신은 언제든지 공장을 방문하는 것을 환영합니다.어떤 이유로 직접 방문할 수 없는 경우, 우리는 특정 플랫폼을 통해 온라인 투어를 제공할 수 있습니다.

당신과 함께 일할 수 있기를 기대합니다.
