강조하다

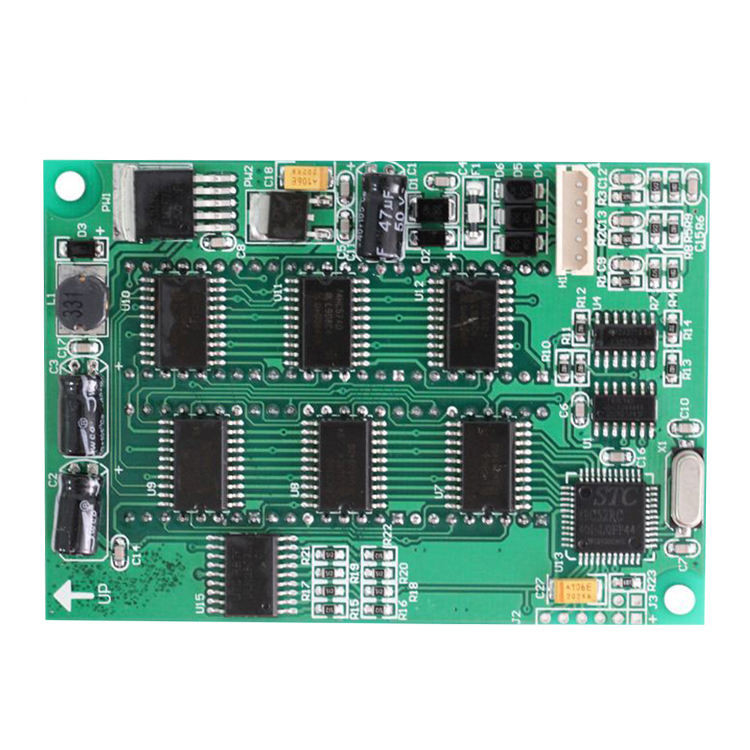

단층 소용량 PCB 조립
,정밀 제어 소용량 PCB 조립
,정밀 제어 PCB 보드 조립
-
구리 두께1 oz,0.5-2.0 oz,1-3oz,0.5-5oz,0.5-4oz
-
원료FR4, 알루미늄, TG, 로저스, CEM-1
-
판 두께1.6 밀리미터, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0 밀리미터
-
민. 선 폭3mi, 4 밀리리터, 0.1 밀리미터, 0.1 0 밀리미터인 0.1 밀리미터 (금을 번쩍이세요) /0.15mm (HASL)
-
구멍 크기0.25 밀리미터, 0.1 밀리미터, 0.2 밀리미터, 0.15-0.2mm, 0.1mm-1mm
-
표면 가공HASL, OSP, ENIG, HASL 무연성, 침지 금
-
민. 행간0.003 ", 4 밀리리터, 0.2 밀리미터, 0.15 밀리미터,0.1mm4mil)
-
제품 이름중국, 양면 배밀도 디스켓 PCB, 2 층 HASL 94V0 FR4 PCB 제조사, 전자적 인쇄 회로 판 어셈블리에서 프린터 배선 기판, 94V0 PCB 디자인 / PCB 생산 /
-
원래 장소중국
-
브랜드 이름XHT
-
인증ISO、IATF16949、RoSH
-
모델 번호XHT 볼륨 PCB 조립체-5
-
최소 주문 수량어떤 MOQ
-
포장 세부 사항거품 부대를 가진 판지
-
배달 시간5~8일
-
지불 조건T/T, 웨스턴 유니온, 머니그램
-
공급 능력600000+ PCS/입
전문 저용량 소용량 PCB 조립 서비스 OEM PCB 제조
전문 저용량 소용량 PCB 조립 서비스 OEM PCB 제조
OEM PCB 제조
OEM PCB 제조는 오리지널 장비 제조사 (OEM) 의 사양 및 요구 사항에 따라 인쇄 회로 보드 (PCB) 제조 프로세스를 의미합니다.이것은 OEM의 전자 제품의 특정 요구에 맞게 맞춤형 PCB를 생산하는 것을 포함합니다..
OEM PCB 제조 프로세스는 일반적으로 설계 검증, 재료 선택, PCB 레이아웃, 제조, 조립 및 테스트를 포함한 몇 가지 주요 단계를 포함합니다.OEM는 최종 제품이 정확한 사양과 품질 표준을 충족하는지 확인하기 위해 PCB 제조 회사와 긴밀히 협력 할 수 있습니다..
OEM PCB 제조의 주요 고려 사항은 재료 선택, 제조 과정, 자동화 수준, 품질 관리 조치,그리고 산업 표준과 규정을 준수또한 비용, 납품 시간 및 생산 규모의 능력과 같은 요소는 PCB 제조 파트너를 선택할 때 OEM에 중요한 고려 사항입니다.
전체적으로 OEM PCB 제조는 전자제품 제조 과정의 중요한 측면입니다.그리고 그것은 높은 품질의 성공적인 생산을 보장하기 위해 OEM와 PCB 제조 파트너 사이의 긴밀한 협력을 필요로, 맞춤형 PCB.
| 구리 두께 | 1온스~3온스,00.5-5 온스 |
| 판 두께 | 10.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm |
| 구멍 크기 | 00.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm |
| 미니 라인 스피싱 | 00.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) |
| 적용 | 전자 장치, 소비자 전자, 전자 제품, 산업, 그리고 기타 |
| 레이어 | 1~20층, 1-24층 |
| 기본 재료 | FR4, 알루미늄, TG, 로저스, CEM-1 |
| 라인 너비 | 3mi, 4mil, 0.1mm, 0.1mm (플래시 골드) /0.15mm (HASL), 0.1 10mm |
| 표면 가공 | HASL, OSP, ENIG, HASL 납 없는, 몰입 금 |
| 제품 이름 | 인쇄 회로 보드, 94V0 PCB 디자인 / PCB 제조 |
| 용접 마스크 | 파란색, 녹색, 빨간색, 파란색, 흰색, 검은색, 노란색, 녹색, 검은색, 흰색, 빨간색, 파란색 등등 |
| 로스 | 납 없는 |
왜 우릴 선택했지?
1프로그램 및 기능 테스트 및 패키지 무료.
2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.
3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.
4인증: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949
전문 저용량 소용량 PCB 조립 서비스 제조업체
소개
2004년에 설립된 우리 회사는 EMS 업계에서 신뢰할 수 있는 이름이 되었습니다. 전략적으로 광둥 성의 후이저우에 위치하고 있으며, 번잡한?? 진의 중심지 근처에 있습니다.
2만 평방 미터에 달하는 우리 시설은 소비자 전자제품에서 의료기기,자동차 부품, 산업 장비, 전력 시스템, 새로운 에너지 솔루션 및 통신 장치
전자 시스템 설계, 프로토타입 개발, PCB 제조, 조립 및 엄격한 테스트를 포함한 우리의 포괄적인 EMS/ODM/OEM 서비스는 최고 수준의 품질, 경쟁력있는 가격,그리고 적시에 배달.
우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.
우리는 완전한 MES (생산 실행 시스템) 을 구현했습니다. 원료 수용, SMT 표면 장착, DIP 플러그인, 엄격한 제품 기능 테스트를 포함합니다.
이 시스템은 생산 중에 어떤 비정상적인 조건에 대한 실시간 모니터링과 데이터 추적을 가능하게 하며, 제품의 무결성과 완전한 프로세스 추적성을 보장합니다.
우리의 월간 생산량은 6억점으로 최고 품질과 신속한 배송을 보장합니다.
서비스
우리는 우리의 고객의 고유 한 요구를 충족시키기 위해 포괄적인 EMS 솔루션을 제공하는 데 전문입니다.
다음은 우리가 제공하는 서비스의 한 눈에 볼 수 있습니다:
1전자 부품 공급.
2PCB 제조업
3- PCB 조립
4박스 빌딩
우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.
Q: PCBA 제조에 어떤 파일을 사용합니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치.
Q: 샘플을 제공 할 수 있습니까?
A: 예, 우리는 대량 생산 전에 테스트를 위해 사용자 정의 샘플을 할 수 있습니다.
Q: 얼마나 많은 시간 나는 게르버, BOM 및 테스트 절차를 보낸 후 인용을 얻을 수 있습니까?
A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.
Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까?
A: PCB 생산 및 부품 구매에 7-10일, PCB 조립 및 테스트에 10일.
Q. 제가 보내주면 제 디자인이 안전할까요?
A: Kerongda가 보관하는 동안 귀하의 파일은 완전한 안전과 보안에 보관됩니다. 귀하의 파일은 결코 제3자에게 공유되지 않습니다.그들은 당신의 소유물이기 때문에우리는 귀하의 파일의 저작권을 존중합니다. 고객은 귀하의 요구 사항과 서면 승인에 따라 이러한 파일의 처분을 제어합니다.
Q. 보증금은 얼마인가요?
A: 보증 기간은 2년입니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
