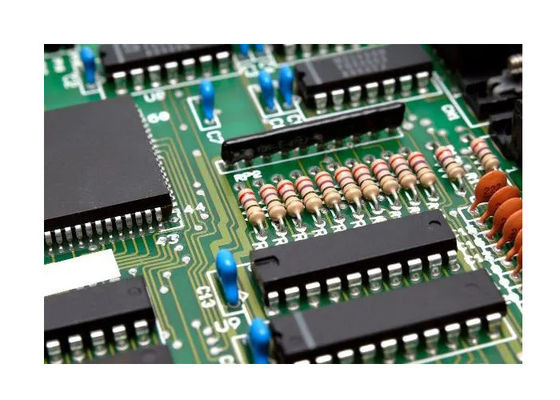

SMT EMS Electronic PCB Board Assembly Prototype High Technology

SMT EMS 전자 PCB 보드 조립 프로토타입 고기술

  • 강조하다

    PCB 보드 조립 모델링

    ,

    전자 PCB 보드 조립

    ,

    고기술 PCB 부품 조립

  • Board Thickness
    1.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0m
  • Type
    Customizable, Electronic Board, Electronic PCB Assembly, Alarm Pcb Board
  • Application
    Electronics Device, Consumer Electronics, Electronical Products, Industrial, And So On
  • Material
    FR-4
  • Color
    Green, Customized Color, Blue On Your Request
  • Product Name
    Printed Circuit Board, 94V0 PCB Design / PCB Manufacturing / PCB Assembly In China, Double Sided PCB, 2 Layer HASL 94V0 FR4 PCB Manufacturer, Electronic Pcb Assembly
  • Min. Hole Size
    0.25mm, 0.1mm, 0.2 Mm, 0.15-0.2mm, 0.1mm-1mm
  • Layers
    1-28
  • 원래 장소
    중국
  • 브랜드 이름
    XHT
  • 인증
    ISO、IATF16949、RoSH
  • 모델 번호
    XHT-PCBA-10
  • 최소 주문 수량
    낮은 moq
  • 포장 세부 사항
    거품 부대를 가진 판지
  • 배달 시간
    1-2 주
  • 지불 조건
    T/T, 웨스턴 유니온, 머니그램

SMT EMS 전자 PCB 보드 조립 프로토타입 고기술

SMT EMS 전자 PCB 보드 조립 프로토타입 고기술

PCBA 산업에서 EMS는 무엇입니까?

EMS는 PCBA (프린트 서킷 보드 어셈블리) 산업의 전자 제조 서비스를 의미합니다. EMS 회사는 설계, 제조, 테스트,전자 부품 및 집합물의 유통이 서비스는 PCB 제조, 부품 소싱, 조립, 테스트 및 물류를 포함 할 수 있습니다.EMS 회사는 종종 전자 제품들을 효율적이고 비용 효율적으로 시장에 내놓는 데 도움을 주기 위해 오리지널 장비 제조업체 (OEM) 와 협력합니다..

단층 회로판의 장점



(1) 낮은 비용: 단일 계층 PCB 보드의 제조 비용은 비교적 낮습니다.그리고 제조 과정은 비교적 간단합니다..



(2) 간편한 생산: 다른 구조형 PCB 보드와 비교하면 단일층 PCB 보드의 생산 방법은 비교적 간단합니다.단면 배선 및 단층 부식만 수행해야 합니다., 그래서 생산의 어려움이 낮습니다.



(3) 높은 신뢰성: 단층 PCB 보드는 다층 배선 및 연결이 없으므로 높은 신뢰성으로 단장 및 간섭 문제가 쉽지 않습니다.



(4) 간단한 회로에 적합: 단층 PCB 보드는 LED 조명, 소리 등과 같은 간단한 회로 설계에 적합하며 회로의 낮은 복잡성 요구 사항의 대부분을 충족시킬 수 있습니다.





다층 회로판의 장점



1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.



2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.







손바닥 PCBA PCB + 부품 공급 + 조립 + 패키지
조립 세부 사항 SMT 및 스루홀, ISO 라인
선행 시간 프로토타입: 15 일량 주문: 20 ~ 25 일
제품 시험 비행 탐사체 시험, 엑스레이 검사, AOI 시험, 기능 테스트
최소 양: 1pcs. 프로토타입, 작은 주문, 대량 주문, 모두 괜찮다
우리가 필요한 파일 PCB: 게르버 파일 (CAM, PCB, PCBDOC)
우리가 필요한 파일 구성요소: 재료 목록 (BOM 목록)
우리가 필요한 파일 어셈블리: 픽-N-플레이스 파일
PCB 패널 크기 최소 크기: 0.25*0.25 인치 ((6*6mm)
최대 크기: 20*20인치 ((500*500mm)
PCB 용접기 유형 물에 녹는 용매 페이스트, RoHS 납 없는
부품 세부 정보 0201 사이즈까지
부품 세부 정보 BGA 및 VFBGA
부품 세부 정보 납 없는 칩 운반기/CSP
부품 세부 정보 쌍면 SMT 조립체
부품 세부 정보 0.8mils에 미세한 Pitch
부품 세부 정보 BGA 수리 및 리볼
부품 세부 정보 부품 제거 및 교체
부품 패키지 테이프, 튜브, 릴, 부품을 잘라
PCB 조립 뚫기 ---- 노출 ---- 플래싱 ---- 에테싱 & 스트리핑 ---- 펀칭 ---- 전기 테스트 ---- SMT ---- 파동 용접 ---- 조립 ---- ICT ---- 기능 테스트 ---- 온도 & 습도 테스트





우리의 장점:

1프로그램 및 기능 테스트 및 패키지 무료.

2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.

3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.

4인증: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949



PCB 제조 및 PCB 조립 중국 슈퍼 제조업체





소개



2004년에 설립된 우리 회사는 EMS 업계에서 신뢰할 수 있는 이름이 되었습니다. 전략적으로 광둥 성의 후이저우에 위치하고 있으며, 번잡한?? 진의 중심지 근처에 있습니다.

2만 평방 미터에 달하는 지역으로, 우리의 시설은 다양한 분야에 걸쳐 다양한 고객들을 충족시킬 수 있습니다.소비자 전자제품에서 의료기기, 자동차 부품, 산업 장비, 전력 시스템, 새로운 에너지 솔루션 및 통신 장치까지.

우리의 포괄적EMS/ODM/OEM 서비스전자 시스템 설계, 프로토 타입 개발, PCB 제조, 조립 및 엄격한 테스트를 포함하여최고 수준의 품질, 경쟁력 있는 가격, 정해진 배송을 보장합니다.


우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.


우리는 완전한MES (제공 실행 시스템)원자재 수용에 관한 것SMT표면 장착DIP플러그인, 그리고 엄격한 제품 기능 테스트

이 시스템은 생산 중에 어떤 비정상적인 조건에 대한 실시간 모니터링과 데이터 추적을 가능하게 하며, 제품의 무결성과 완전한 프로세스 추적성을 보장합니다.

우리의 월간 생산량은 6억점으로 최고 품질과 신속한 배송을 보장합니다.

서비스

우리는 우리의 고객의 독특한 요구를 충족시키기 위해 포괄적인 EMS 솔루션을 제공하는 데 전문.



다음은 우리가 제공하는 서비스의 한 눈에 볼 수 있습니다:

1전자 부품 공급.
2PCB 제조업
3- PCB 조립
4박스 빌딩

우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.
