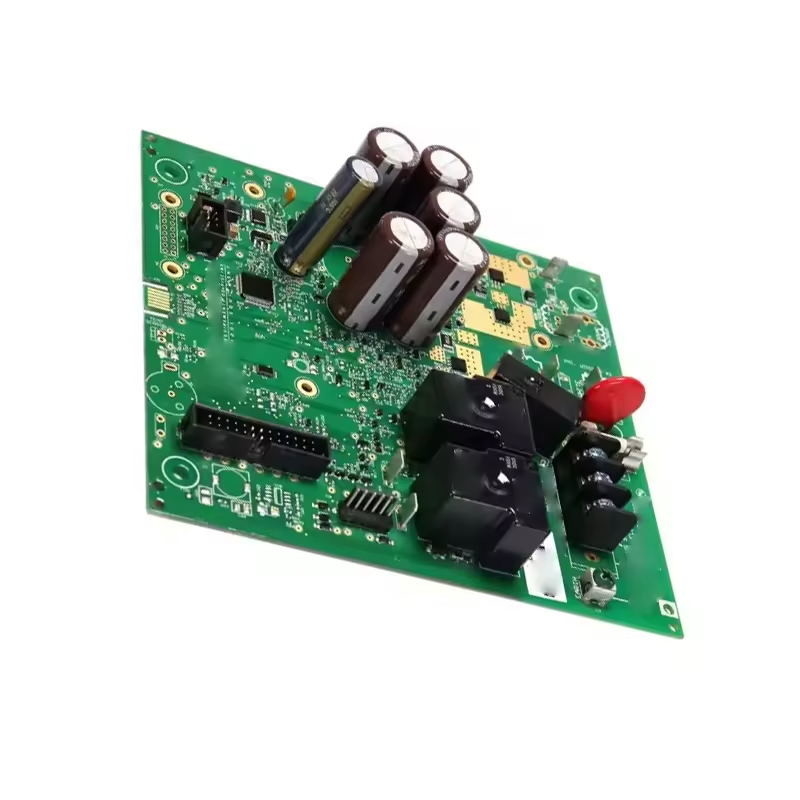

전문 빠른 턴 포착 인쇄 회로 보드 조립 PCBA 제조업체

비용 효율적인 빠른 턴 포착 된 인쇄 회로 보드 조립 PCBA 제조업체

인적 인쇄 회로판이란 무엇인가요?

포착 된 인쇄 회로 보드 (PCB) 는 저항, 콘덴서, 통합 회로,그리고 다른 활성 또는 수동 장치PCB를 채우는 과정은 기능적인 전자 회로를 만들기 위해 구성 요소를 보드에 배치하고 용접하는 것을 포함합니다.

포착된 PCB는 전자 제품 제조의 중요한 중간 단계입니다.더 큰 전자 시스템이나 제품에 추가적으로 통합될 수 있습니다.포착 된 PCB는 전자 집합의 기초를 형성하고 다양한 전자 장치 및 장비의 생산에 중요한 구성 요소입니다.

포착 된 PCB의 조립은 상면 장착 기술 (SMT) 와 같은 다양한 기술을 포함 할 수 있습니다.선공구 구멍을 통해 부품을 삽입하기 위한 뚫린 구멍 기술또는 두 가지 방법의 조합입니다. 채운 PCB는 다음 조립 된 구성 요소의 품질과 기능을 보장하기 위해 검사 및 테스트에 노출됩니다.

요약하자면, 포착된 회로판은 전자제품의 제조 과정의 중요한 단계입니다.기능적인 전자 회로를 생성하기 위해 전자 구성 요소를 PCB에 조립하는 것을 나타냅니다..

회로 PCB 조립 서비스는 무엇입니까?

인쇄 회로 보드 조립은 전자 구성 요소를 인쇄 회로 보드의 배선으로 연결하는 과정입니다.PCB의 겹쳐진 구리 판에 새겨진 흔적이나 전도 경로는 무전도 기판 안에서 집합체를 형성하기 위해 사용됩니다.. 전자 구성 요소를 인쇄 회로 보드와 연결하는 것은 완전히 작동 전자 장치를 사용하기 전에 마지막 작업입니다

우린 누구죠?

1. 중국에 위치한 PCB 조립 서비스 제조업체입니다.
2. 600명 이상의 직원
3. 25,000sqm 생산 능력
4. 첨단 자동 생산 장비
5. 다양한 종류의 PCB를 제공합니다, 중소에서 중량량 주문
6. 주요 시장은 국내 중국, 아시아, 유럽 및 북미
7. 고객 중에는 OEM/ODM 공장, PCBA 공장, EMS, 무역 회사 등이 있습니다.

PCB 조립에 대한 기술 요구 사항:

1) 프로페셔널 표면 장착 및 구멍 뚫림 용접 기술

2) 1206, 0805, 0603 부품과 같은 다양한 크기 SMT 기술

3) ICT (회로 테스트),FCT (기능 회로 테스트) 기술.

4) CE, FCC, Rohs 승인을 가진 PCB 조립

5) SMT를 위한 질소 가스 재흐름 용접 기술.

6) 높은 표준 SMT& 솔더 조립 라인

7) 고밀도 상호 연결 된 보드 배치 기술 용량.
