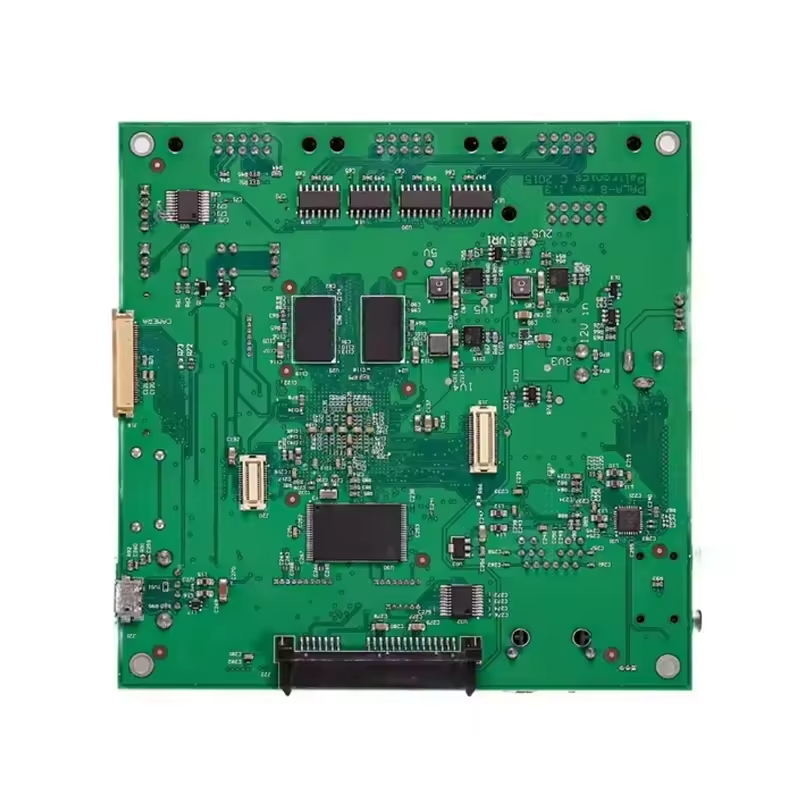

표면 장착 PCB 조립 대용량 PCBA 계약 제조업체

표면 장착 PCB 조립

표면 장착 PCB 조립은 전자 구성 요소, 특히 표면 장착 장치 (SMD) 를 인쇄 회로 보드 (PCB) 에 조립하는 과정을 의미합니다.이 과정은 PCB에 표면 장착 구성 요소를 배치하고 용접하여 완전히 조립 된 전자 회로를 만드는 것을 포함합니다..

표면 장착 된 PCB 조립은 일반적으로 자동 픽 앤 플라스 기계의 사용을 통해 PCB에 표면 장착 구성 요소를 정확하게 배치합니다. 구성 요소가 배치되면PCB는 재흐름 용접 과정을 거칩니다., 구성 요소가 제어 된 가열 과정을 사용하여 판에 용접되는 경우.

표면 장착 PCB 조립 프로세스는 구성 요소가 정확하게 배치되고 용접되어 있는지 확인하기 위해 정확성과 세부 사항에 대한 주의가 필요합니다.그리고 그 결과 된 조립은 품질 및 신뢰성 기준을 충족합니다.조립 후, 채운 PCB는 종종 조립 된 구성 요소의 기능과 무결성을 확인하기 위해 검사 및 테스트에 노출됩니다.

전체적으로, 표면 마운트 된 PCB 조립은 전자 제품 제조의 중요한 단계입니다.그것은 기능적인 전자 회로를 만들기 위해 PCB에 표면 장착 구성 요소의 조립을 포함합니다..

다층 회로판의 장점

1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.

2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.

3고주파 회로의 경우, 신호 선이 땅에 들어가면 안정적이고 낮은 특성이 있는 impedance가 있습니다.그리고 전력 회로의 특성적 임피던스는 크게 감소합니다, 이는 상당한 가로막는 효과를 가지고 있습니다.

우리 의 장점

1프로그램 및 기능 테스트 및 패키지 무료.

2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.

3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.

4인증: UL, 94v-0, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

저중-대용량 PCB 조립품 유명 제조업체

Q: 샘플을 제공 할 수 있습니까?

A: 예, 우리는 대량 생산 전에 테스트를 위해 사용자 정의 샘플을 할 수 있습니다.

Q: 얼마나 많은 시간 나는 게르버, BOM 및 테스트 절차를 보낸 후 인용을 얻을 수 있습니까?

A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.

Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까?

A: PCB 생산 및 부품 구매에 7-10일, PCB 조립 및 테스트에 10일.

Q. 제가 보내주면 제 디자인이 안전할까요?

여러분의 파일들은 케롱다가 가지고 있는 동안 완전히 안전하고 안전하게 보관됩니다. 여러분의 파일들은 제3자에게 공유되지 않습니다.그들은 당신의 소유물이기 때문에우리는 귀하의 파일의 저작권을 존중합니다. 고객은 귀하의 요구 사항과 서면 승인에 따라 이러한 파일의 처분을 제어합니다.

Q. 보증금은 얼마인가요?

보증 기간은 2년입니다.
