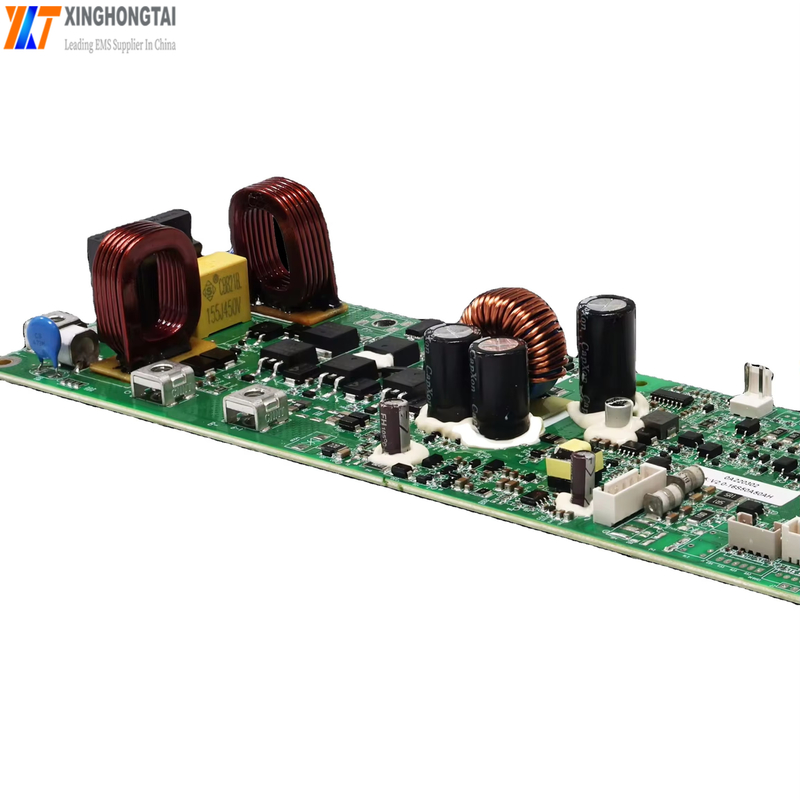

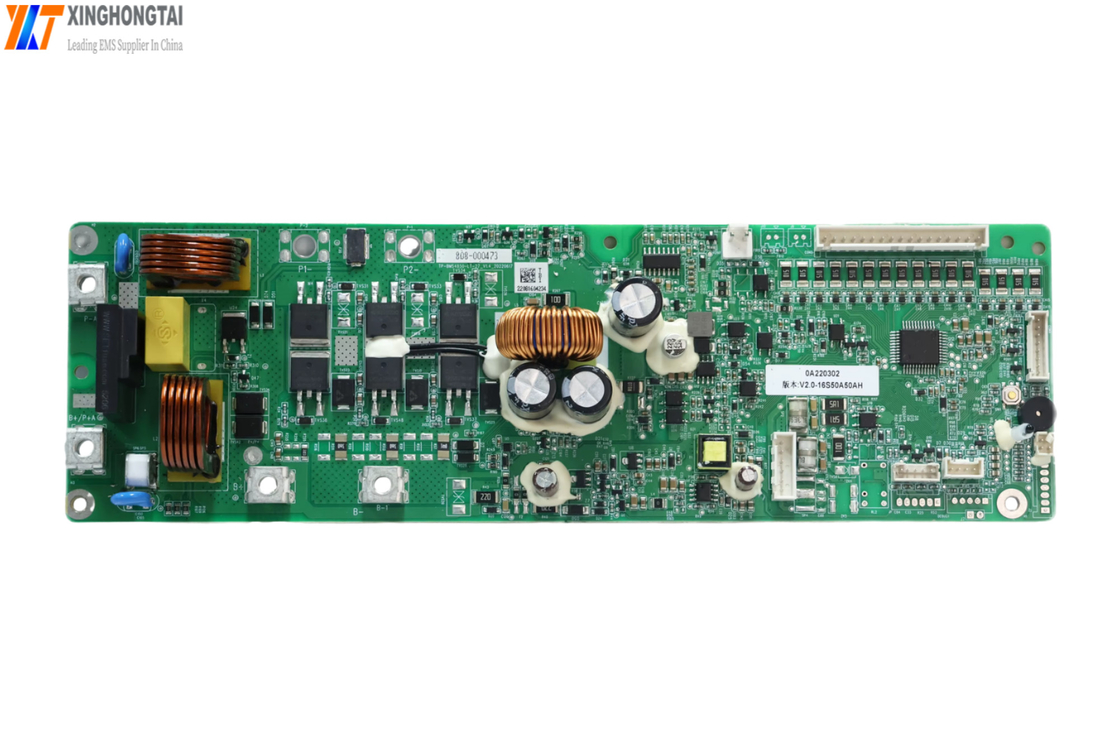

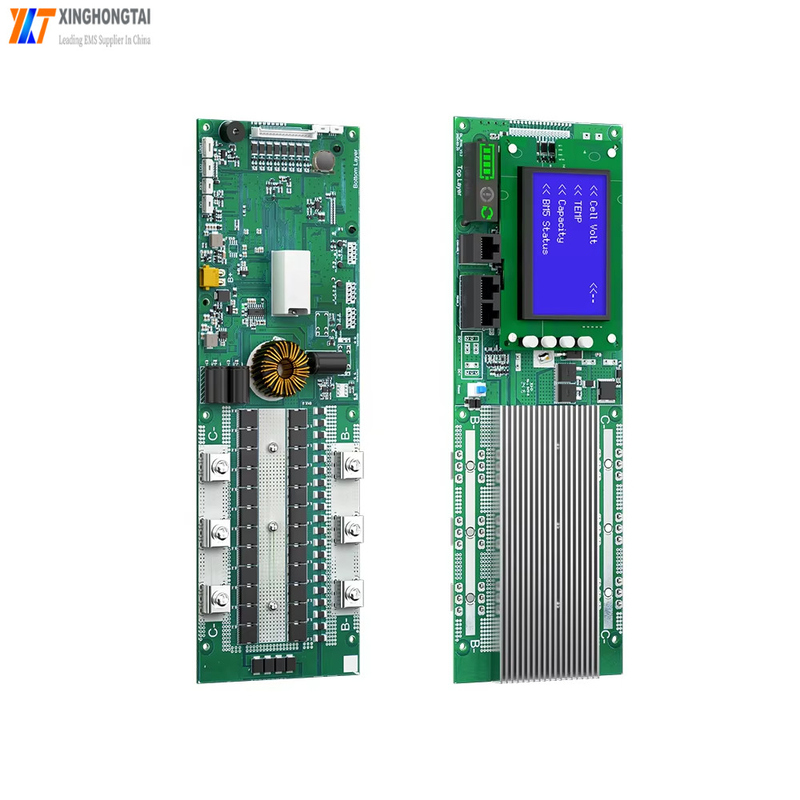

48V Battery Protection Board Prototype PCB Assembly Lithium Battery Management BMS

48V 배터리 보호 보드 프로토 타입 PCB 조립 리?? 배터리 관리 BMS

강조하다

48V 배터리 프로토타입 PCB 조립
,
48V 배터리 보호판
,
리?? 배터리 관리 BMS
출력 전압

110V/120V/220V/230V/240V
입력 전압

DC12/DC24V/DC48
출력 주파수

50~60Hz
출력 유형

싱글
용접 마스크 색상

Blue.green.red.black.white.etc
원래 장소

중국
브랜드 이름

XHT
인증

CE,RoHs,UL,FCC,ISO
모델 번호

XHTBMS01
최소 주문 수량

10
가격

USD70-100/PCS
포장 세부 사항

그린에너지 브라운 포장, 친환경 포장
배달 시간

5~8일
지불 조건

L/C, T/T
공급 능력

5000

48V 배터리 보호 보드 프로토 타입 PCB 조립 리?? 배터리 관리 BMS

Name: 48V 배터리 보호 보드 프로토 타입 PCB 조립 리?? 배터리 관리 BMS
Brand: Huizhou Xinghongtai Electronics Co., Ltd.
SKU: XHTBMS01
Price: 85.00 USD
Availability: InStock

button button

가격 받기 지금 연락

제품 설명:

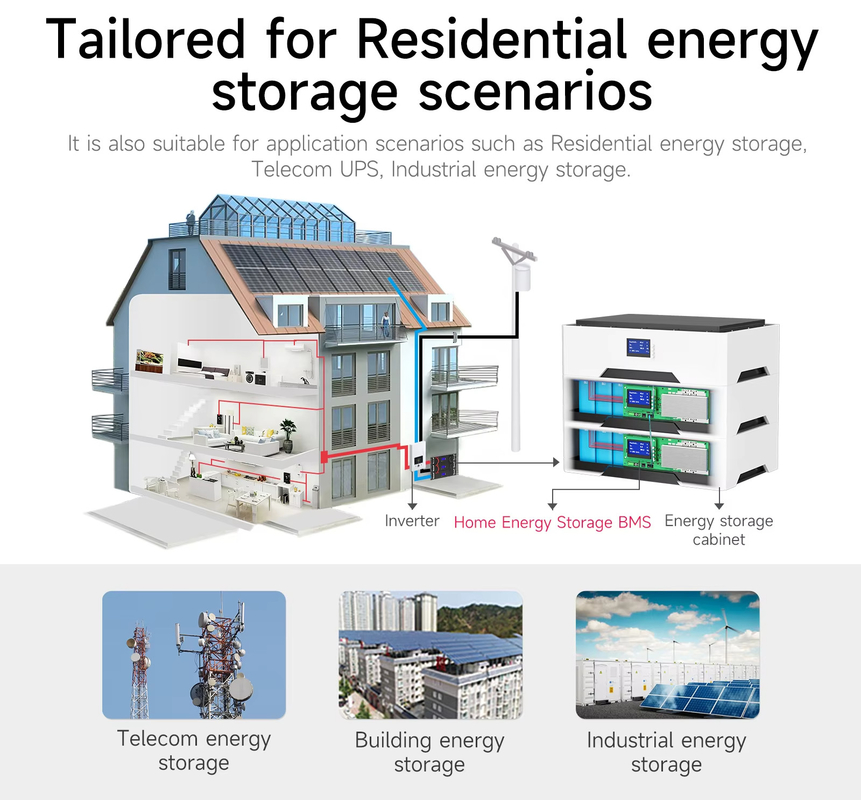

이 제품은 16스트링 이하의 리튬 배터리 통신 백업 전원 공급 장치에 적합하며 과전압, 저전압, 과전류, 고온, 저온 및 단락의 보호 및 복구 기능을 제공합니다. 충전 및 방전 과정에서 SOC 정밀 측정 및 SOH 건강 상태 통계를 실현합니다. 충전 프로세스 중 전압 균형을 실현합니다. 인간-컴퓨터 상호 작용을 통해 전압, 전류 및 온도와 같은 경보 보호 매개 변수를 표시하고 설정하고 배터리의 실시간 데이터와 이력 데이터를 저장하고 표시합니다. 다양한 휴면 및 각성 모드가 있습니다. RS 485 버스를 통해 배터리 룸 병렬 기계 통신을 달성합니다. RS485 통신을 통해 호스트와 데이터 통신하고 상위 컴퓨터 소프트웨어의 인간-컴퓨터 상호 작용을 통해 매개 변수 구성 및 데이터 모니터링을 수행합니다. 통합 기지국, 한계국, 직접 방전국, Acer 스테이션, 태양광 기지국, 마이크로그리드 에너지 저장 기지국 및 기타 에너지 저장 응용 프로그램과 같은 실내 및 실외 기지국에서 널리 사용할 수 있습니다.

당사의 BMS는 과전압, 저전압, 과전류, 고온, 저온, 단락 및 역방향 충전기 연결과 같은 배터리 팩에 대한 보호 및 복구 기능을 제공하며, 대기 및 충전 프로세스 동안 전압 균형을 달성할 수 있습니다. 안전하고 신뢰할 수 있습니다.

제품 매개변수

기본 구성

기본 기능	정격 용량	100AH	균형 맞추기 기능	밸런스 타입	수동적 균형
	현	15초	균형 맞추기 기능	밸런스 전류	60mA
	정격 충전 및 방전 전류	100A	온도 샘플링	셀 온도	15개 채널 샘플링 정확도±2°C
	최대 충전 전류 한도	10A☑ 20A□		MOS 온도	1채널 샘플링 정확도±2°C
	최대 충전 전압	58V		주변 온도	1채널 샘플링 정확도±2°C

의사소통	통신포트 1	RS485_1 배터리팩의 병렬연결
의사소통	통신포트 2	RS485_2 디스플레이
기타 기능 (YES는 내장 함수에 대한 것입니다.NO는 선택기능입니다)	사전 충전 기능	아니요□☑
	데이터 저장	EEPROM(1000개) 플래시(10000+)
	역극성 보호	아니요□☑
	부저	아니요□☑
	LED 표시등	아니요□☑
	건조 접촉	아니요□☑
	약한 전류 스위치	아니요☑□
	재설정/수면/깨우기	아니요□☑
	표시하다	아니요□ 중국어와 영어 간 전환 ☑
	릴리스(주전원 보조보호)	아니요☑□
	난방필름	아니요☑ 예□ 2차 보호□
	자이로스코프	아니요☑□
	블루투스/GPS	아니요☑□

전기적 속성

목	최소	맥스	유형	단위
정상 작동 전압	36	60	52	다섯
정상 충전 전압	42	60	54	다섯
작동 온도 범위	-20	70	25	℃ (℃)
작동 습도 범위	10	85	/	%
연속 충전 전류	/	100	/	에이
연속방전전류	/	100	/	에이
방전 출력 내부 저항	<10			엠Ω
정상 동작 전력 소모	<35			엄마
정적 총 전력 소비량	/	170	50	유에이

기본 매개변수 구성

목	설정 가능 아니면 아니다	매개변수	기본값	주목
충전 전류 제한	아니요	충전 전류 제한 값	10A	정상변동 :±1A
충전 전류 제한	예	수동 충전 전류 제한	모드 4: 충전 과전류 보호 개방 10A 전류 제한	충전 전류가 충전 과전류 보호 전류(1 또는 2)를 초과하고 지연 시간에 도달하면 "충전 과전류 보호(1 또는 2)"가 작동하고 동시에 충전 MOS가 꺼지고 전류 제한 충전이 시작됩니다. 충전 전류는 설정 모드를 참조하세요.
휴면상태관리가치	예	휴면 전압 값	3.3V	정상 변동 : ±0.05V
휴면상태관리가치	예	휴면 지연 시간	24시간	/
균형 맞추기	예	전압 밸런싱을 시작하세요	3.45 볼트	충전 전류가 > 1.45A인 경우,
	예	전압차이 밸런싱을 시작하세요	20mV	시작 전압 및 개방 압력 차이가 모두 충족됩니다.
	아니요	전류 밸런싱	/	정상변동 : 40-100mA
완전 충전 설정	예	정전압	52.2V±0.5V	정전압으로 충전할 때 전체 전압이 정전압 값보다 크고 전류가 정전류 값보다 작을 경우 BMS는 배터리 용량이 가득 찼다고 간주하고 충전 MOSFET을 차단합니다.
완전 충전 설정	예	정전류	1.5A±0.5A
용량 설정	예	정격 용량	100아아	/
용량 설정	예	남은 용량	70아아	/

보호 매개변수 구성 1

목	기본 상태	설정 가능 여부	매개변수	기본값	주목
셀 과전압 보호	에	예	보호 전압	3.85V(3.85V)	정상 변동 : ±0.05V
			보호 지연 시간	1000밀리초	정상변동 : 500~3000 mS
			보호회복전압	3.34 볼트	정상 변동 : ±0.05V
셀 저전압 보호	에	예	보호 전압	2.50 볼트	정상 변동 : ±0.05V
			보호 지연	1000밀리초	정상변동 : 500~3000mS
			보호회복전압	3.0V(3.0V)	정상 변동 : ±0.05V
전체 과전압 보호	에	예	보호 전압	55.5V(55.5V)	정상변동 :±0.5V
			보호 지연 시간	1000밀리초	정상변동 : 500~3000mS
			보호회복전압	51.0V(51.0V)	정상변동 :±0.5V
전체 저전압 보호	에	예	보호 전압	40.5V(40.5V)	정상변동 :±0.5V
			보호 지연	1000밀리초	정상변동 : 500~3000mS
			보호회복전압	45.0V(45.0V)	정상변동 :±0.5V
단락 보호	에	아니요	단락 보호 전류	310A	정상변동 : 310±10A
	에	/	보호 조건	부하단락	/
	에	아니요	단락 보호 지연 시간	≤500us	/
	에	/	단락 보호 복구 조건	충전 또는 수동 복구	/
주변 온도 보호	에	예	과열 보호	65℃	정상변동 :±2℃
			보호 복구	60℃	정상변동 :±2℃
			보호 지연	4000밀리초	정상 변화: 3500~4500밀리초
			온도 보호 중	-20℃	정상변동 :±2℃
			보호 복구	-10℃	정상변동 :±2℃
			보호 지연	4000밀리초	정상 변화: 3500~4500밀리초

보호 매개변수 구성 2

목	기본 상태	설정 가능 여부	매개변수	기본값	주목
과전류 보호	에	예	충전 과전류 보호 전류 1	60A	정상변동 :±2A
	에	예	충전 과전류 보호 지연 시간 1	4000밀리초	정상변동 : 2000~6000mS
	에	예	충전 과전류 보호 전류 2	120A	정상변동 :±3A
	에	예	충전 과전류 보호 지연 시간 2	1000밀리초	정상변동 : 500~3000mS
	에	예	방전 과전류 보호 전류 1	105A	정상변동 :±2A
	에	예	방전 과전류 보호 지연 시간 1	1000밀리초	정상변동 : 500~3000mS
	에	예	방전 과전류 보호 전류 2	120A	정상변동 :±3A
	에	예	방전 과전류 보호 지연 시간 2	500밀리초	정상변동 : 100~1500mS
셀 온도 보호	에	예	과열 보호 충전	55℃(55℃)	정상변동 :±2℃
	에	예	과열 보호 복구 충전	50℃	정상변동 :±2℃
	에	예	과열 보호 지연으로 충전	4000밀리초	정상변동 : 3500-4500mS
	에	예	과열 보호 방전	60℃	정상변동 :±2℃
	에	예	과열 보호 복구 과방전	55℃	정상변동 :±2℃
	에	예	과열 보호 지연으로 인한 방전	4000밀리초	정상변동 : 3500-4500mS
	에	예	온도 보호 상태에서 충전 중	0℃(섭씨 0도)	정상변동 :±2℃
	에	예	온도 보호 복구 중 충전 중	3℃(섭씨 3도)	정상변동 :±2℃
	에	예	온도 보호 상태에서 충전 중 지연	4000밀리초	정상변동 : 3500-4500mS
	에	예	온도 보호 하에서 방전	-20℃	정상변동 :±2℃
	에	예	온도 보호 하에서 방전 회복	영하 15도	정상변동 :±2℃
	에	예	온도 보호 하에서 방전 계전기	4000밀리초	정상변동 : 3500-4500mS
MOS 과열 보호	에	예	MOS 과열 보호	105℃	정상변동 :±2℃
			MOS 과열 꺼짐	95℃(섭씨 95도)	정상변동 :±2℃
			MOS 과열 지연	1000밀리초	정상변동 : 500-3000mS

응용 프로그램:

XHT-PCBA-9는 ISO, IATF16949, RoSH 등 다양한 인증을 받았으며, 이는 제품의 높은 품질과 신뢰성을 보장합니다. 중국에서 제조되며 MOQ가 낮아 중소기업에 탁월한 선택입니다.

이 제품은 최고의 품질과 효율성 표준을 충족하는 완벽한 EMS 인쇄 회로 기판 조립 서비스를 제공합니다. 태양광 시스템, 산업용 제어 장치, 자동차 전자 장치를 포함한 다양한 응용 분야에서 사용하기에 적합합니다.

제품 무게가 단 1kg인 XHT-PCBA-9는 가볍고 다루기 쉽습니다. 출력 주파수는 50Hz/60Hz이고 배송 기간은 1-2주로 빠른 처리 시간을 원하는 기업에 빠르고 안정적인 옵션입니다.

XHT-PCBA-9는 폼백 포장이 있는 판지 상자에 들어 있어 제품이 완벽한 상태로 목적지에 도착하도록 보장합니다. 지불 조건은 유연하며 T/T, Western Union, MoneyGram이 허용되므로 기업이 제품을 쉽게 구매할 수 있습니다.

결론적으로, XHT-PCBA-9는 고품질 EMS PCB 조립 제품을 찾는 기업에 탁월한 선택입니다. 인증, 낮은 MOQ, 빠른 납품 시간, 유연한 지불 조건으로 다양한 애플리케이션에 대한 안정적이고 효율적인 옵션입니다.

지원 및 서비스:

당사의 EMS PCB 조립 제품은 최적의 성능과 안정성을 보장하기 위한 포괄적인 기술 지원 및 서비스와 함께 제공됩니다. 당사의 전문가 팀은 설치, 구성, 문제 해결 및 유지 관리에 대한 지원을 제공할 수 있습니다. 또한 제품에 결함이나 오작동이 있는 경우 수리 및 교체 서비스도 제공합니다. 또한 정기적인 소프트웨어 업데이트 및 업그레이드를 제공하여 제품을 최신 기술과 기능으로 최신 상태로 유지합니다. 당사의 목표는 고객이 당사의 EMS PCB 조립 제품을 원활하게 사용하고 투자 수익을 극대화하도록 하는 것입니다.

포장 및 배송:

제품 포장:

EMS PCB 조립 제품은 안티 정전 백에 안전하게 포장되고 보호용 폼 삽입물이 있는 튼튼한 골판지 상자에 담겨집니다.

해운:

EMS PCB 조립 제품에 대해 전 세계 배송을 제공합니다. 배송 옵션에는 표준, 신속, 익스프레스 배송이 있습니다. 고객은 결제 과정에서 선호하는 배송 방법을 선택할 수 있습니다.

모든 배송은 추적되며, 고객은 제품이 배송되면 추적 번호를 받게 됩니다. 배송료는 목적지와 선택한 배송 방법에 따라 체크아웃 시 계산됩니다.

자주 묻는 질문:

Q1: 어떤 서비스를 제공하시나요?

XHT: PCB 설계, 소프트웨어 개발, PCB 조립, 인클로저 설계, 금형 제작, 플라스틱 사출, 완제품 조립 및 기능 테스트를 포함한 턴키 솔루션을 제공합니다.

Q2: PCB/PCBA 서비스의 주요 제품은 무엇입니까?

XHT: 당사의 PCB/PCBA 서비스는 주로 산업용 제어, 가전제품 메인 보드, 자동차 전자 제품, 가전제품, 의료 장비, 은행 장비, 스마트 홈 등의 산업을 대상으로 합니다.

Q3: XHT는 공장 회사인가요, 아니면 무역 회사인가요?

XHT: XHT는 20년 이상의 경험을 보유한 전문 계약 제조업체로, 원스톱 턴키 PCB 조립 및 전자 제조 서비스를 제공합니다.

Q4: 생산 중에 품질을 검사할 수 있나요?

XHT: 네, 우리는 모든 생산 과정에 대해 공개적이고 투명하며 숨길 것이 없습니다. 고객은 우리의 생산 과정을 검사하고 사내에서 체크인할 수 있습니다.

Q5: 우리의 정보가 타인에게 디자인을 공개하지 않도록 하려면 어떻게 해야 하나요?

XHT: 우리는 고객 측 현지 법률에 따라 NDA에 서명하고 고객 데이터를 높은 수준의 기밀로 유지할 것을 약속합니다.

Q6: 견적을 받으려면 어떤 파일이 필요합니까?

XHT: OEM PCBA 프로젝트의 경우, Gerber 데이터/파일과 관련 기술 요구 사항, 그리고 특별 요구 사항이 있는 경우 이를 제공해 주세요. ODM 프로젝트의 경우, 기능 목록을 제공해 주시면 엔지니어 팀에서 작업할 수 있습니다.

Q7: 표준 배송 조건은 무엇인가요?

XHT: EXW, FCA, FOB, DDU 등의 배송 조건은 각 견적을 기반으로 모두 제공됩니다.

Q8: PCBA 견적은 얼마나 걸리나요?

XHT: 프로젝트의 복잡성에 따라 다릅니다. 일반적으로 엔지니어가 평가하는 데 1~2주가 충분합니다.

Q9: 최소 주문 수량(MOQ) 요구 사항이 있나요?

XHT: 아니요, 최소 주문 수량(MOQ)은 없습니다. 프로토타입부터 대량 생산까지 프로젝트를 지원할 수 있습니다.
