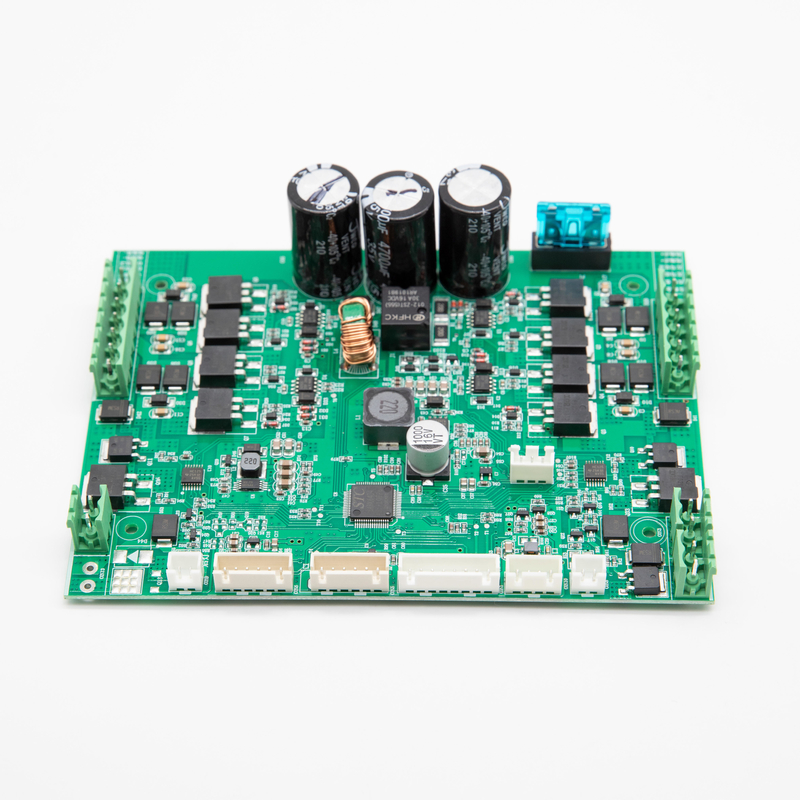

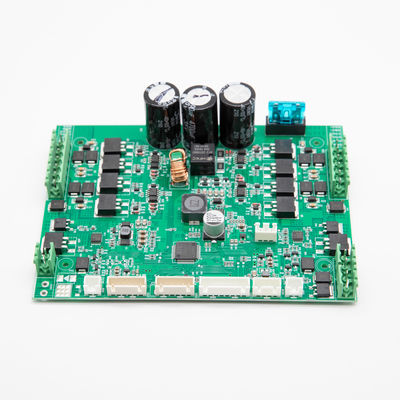

사용자 정의 디자인과 함께 다층 전문 인쇄 회로 보드 어셈블리

단층 PCB

단층 PCB (Printed Circuit Board) 는 회로판의 한쪽에서만 전도성 흔적이 있는 회로판이다. 부품은 일반적으로 흔적과 같은 쪽에 용접된다.다층 PCB와 비교하면, 단층 PCB는 비용이 저렴하고 더 간단한 제조 프로세스를 가지고 있으므로 종종 더 간단한 전자 장치와 프로토 타입에 사용됩니다.그들은 다층 PCB와 비교하여 라우팅 복잡성과 신호 무결성에 한계를 가지고 있습니다..

표준 PCB 보드는 필요에 따라 단일 계층 보드 또는 다층 보드로 나눌 수 있는 모든 인쇄 보드에 대한 일반적인 용어입니다.보드 자체의 기판은 단열접이성이 없는 물질입니다.

배선 재료는 구리 포일입니다. 원래, 구리 포일은 전체 보드에 덮여 있지만 제조 과정에서, 중간 부분은그리고 나머지 부분은 작은 라인의 네트워크가 됩니다.이 선들은 선도자라고 불립니다.

패턴이나 배선, 그리고 PCB에 있는 부품의 회로 연결을 위해 사용된다.

단일 계층 보드는 가장 기본적인 PCB 타입 보드입니다. 단일 패널이라고도 불립니다.

다층 PCB

이름에서 알 수 있듯이 다층 PCB는 단열층으로 분리된 여러 층의 전도성 흔적을 가지고 있습니다.이 보드는 단일 레이어 PCB가 이러한 요구 사항을 충족하기에 충분하지 않은 더 복잡한 전자 장치에서 사용됩니다.추가 계층은 더 복잡한 회로 설계, 더 나은 신호 무결성, 그리고 전자기 간섭을 줄일 수 있습니다.다층 PCB는 일반적으로 컴퓨터와 같은 고성능 전자 장치에서 사용됩니다.단층 PCB보다 제조 비용이 더 비싸지만 기능과 성능에서 상당한 이점을 제공합니다.

다층 PCB 조립

다층 PCB 조립은 다층 인쇄 회로 보드에 구성 요소를 채우고 용접하는 과정을 포함합니다.이 과정은 여러 계층으로 작업하는 복잡성 때문에 전문 장비와 전문 지식을 필요로 합니다..

다층 PCB 조립 과정에서 구성 요소는 설계 요구 사항에 따라 표면 장착 기술 (SMT) 또는 구멍 기술 (THT) 를 사용하여 보드에 배치되고 용접됩니다.조립 과정에는 또한 용매 페이스트가 적용 될 수 있습니다., 부품 배치를 위한 픽 앤 플라스 기계, 그리고 용접을 위한 리플로우 오븐.

또한, 다층 PCB 조립은 여러 층이 열 분산 및 신호 전파에 영향을 줄 수 있기 때문에 열 관리 및 신호 무결성에 신중한 주의가 필요할 수 있습니다.품질 관리 및 테스트 또한 조립 된 다층 PCB의 기능성과 신뢰성을 보장하는 데 중요합니다..

우리의 장점:

1프로그램 및 기능 테스트 및 패키지 무료.

2고품질: IPC-A-610E 표준, E 테스트, 엑스레이, AOI 테스트, QC, 100% 기능 테스트.

3전문 서비스: PCB / FPC / 알루미늄 제조, SMT, DIP, 부품 소싱, OEM 21 년 경험.

4인증: UL, CE, SGS, FCC, RoHS, ISO9001, ISO14001, IATF16949

전문 인쇄 회로 보드 조립 제조업체

서비스

우리는 우리의 고객의 독특한 요구를 충족시키기 위해 포괄적인 EMS 솔루션을 제공하는 데 전문.



다음은 우리가 제공하는 서비스의 한 눈에 볼 수 있습니다:



1전자 부품 공급.

2PCB 제조업

3- PCB 조립

4박스 빌딩



우리는 강력한 전자 부품 공급 체인을 가지고 있습니다. 우리는 당신의 BOM 목록에 경쟁적인 가격을 제공할 수 있습니다.
