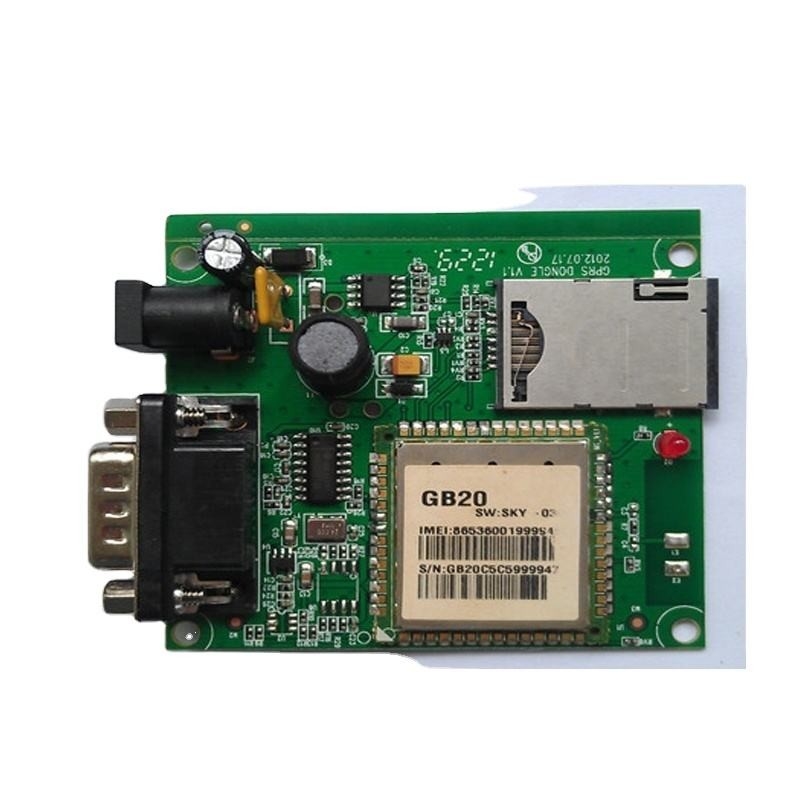

전자 Fr4 인쇄 회로 보드 조립 단층/ 다층 PCBA 계약 제조

단층 PCB

단층 PCB 또는 인쇄 회로 보드는 보드의 한쪽에서만 전도성 흔적을 가진 PCB의 일종입니다.이것은 모든 구성 요소와 연결이 보드의 한쪽에 장착된다는 것을 의미합니다, 그리고 다른 쪽은 일반적으로 비포착되어 있습니다. 단일 계층 PCB는 종종 더 간단한 전자 장치 및 프로토 타입에 사용됩니다.다층 PCB에 비해 제조 비용이 저렴하기 때문에그러나, 그들은 라우팅 복잡성과 신호 무결성 측면에서 한계를 가지고, 그래서 그들은 더 복잡한 또는 고주파 애플리케이션에 적합하지 않을 수 있습니다.

다층 PCB

이름에서 알 수 있듯이 다층 PCB는 여러 층의 전도성 흔과 단열 기판이 함께 붙어있는 인쇄 회로 보드입니다.이 보드는 복잡성이 증가하는 응용 프로그램에서 사용됩니다., 더 높은 구성 요소 밀도 및 향상 된 신호 무결성이 필요합니다. 여러 계층은 더 복잡한 추적 라우팅을 허용하고 민감한 신호에 대한 더 나은 격리를 제공합니다.고속 및 고주파 애플리케이션에 적합하도록 만드는.

다층 PCB는 일반적으로 스마트 폰, 컴퓨터, 네트워크 장비 및 기타 고성능 장치와 같은 첨단 전자 장치에서 사용됩니다.추가 층은 또한 더 나은 열 관리를 제공 하 고 전자기 간섭을 줄이는 데 도움이 될 수 있습니다다층 PCB는 단일 층 PCB에 비해 제조가 복잡하고 비용이 많이 들지만 성능과 설계 유연성 측면에서 상당한 이점을 제공합니다.

인쇄 회로 보드 조립

인쇄 회로 보드 어셈블리 (PCBA) 는 전자 부품으로 인쇄 회로 보드를 채우고 기능을 갖춘 전자 어셈블리를 만들기 위해 용접하는 과정을 의미합니다.이 과정은 설계 레이아웃에 따라 PCB에 구성 요소를 배치하는 것을 포함, 판에 용접하고, 조립된 판의 품질과 기능을 보장하기 위해 필요한 모든 테스트와 검사를 수행합니다.

PCBA는 수동 조립, 자동 표면 장착 기술 (SMT) 조립 및 구멍 조립을 포함하여 다양한 방법을 통해 수행 할 수 있습니다.표면 장착 기술은 일반적으로 PCB의 표면에 직접 구성 요소를 장착하는 데 사용됩니다., 뚫린 구멍 조립은 보드의 구멍을 통해 구성 요소 전선을 삽입하고 반대편에 용접하는 것을 포함한다.

PCBA 프로세스는 전자 장치의 제조에서 중요한 단계이며 정확성, 세부 사항에 대한 관심,그리고 최종 제품의 신뢰성과 성능을 보장하기 위해 품질 표준을 준수.

PCBA 계약 제조

PCBA 계약 제조는 인쇄 회로 보드의 조립을 제3자 계약 제조업체에 아웃소싱하는 관행을 의미합니다.이 조치는 기업들이 전문 지식을 활용할 수 있도록 합니다., 자원 및 전문 PCB 조립 공급업체의 생산 역량으로 제조 프로세스를 효율화하고 핵심 역량에 집중할 수 있습니다.

PCBA 계약 제조 서비스는 일반적으로 부품 공급에서 최종 테스트 및 품질 관리에 이르기까지 전체 조립 프로세스를 포함합니다. 계약 제조업체는 종종 고급 장비를 갖추고 있습니다.,숙련된 인력과 효율적이고 고품질의 생산을 보장하기 위한 품질 관리 시스템

PCBA 계약 제조업체와 파트너십을 맺어 기업들은 비용 절감, 더 빠른 시장 진출 시간, 첨단 제조 기술에 대한 접근,그리고 변동적인 수요를 충족시키기 위한 확장성또한 계약 제조업체는 제조성을 위한 설계 (DFM) 피드백, 공급망 관리 및 제품 라이프 사이클 지원과 같은 부가가치 서비스를 제공 할 수 있습니다.

전체적으로, PCBA 계약 제조는 생산 프로세스를 최적화하고 시장에서의 경쟁력을 향상시키고자하는 기업에 대한 전략적 결정이 될 수 있습니다.

XHT는 PCB 제조 및 PCB 조립 선도 공급 업체입니다
