빠른 회로 회로판 제조
,쌍면 회로판 제조
,빠른 회전 PCB 보드 조립
-
소재FR-4
-
색상녹색, 주문 제작된 색이 당신의 요구에 파래집니다
-
구리 두께1 oz,0.5-2.0 oz,1-3oz,0.5-5oz,0.5-4oz
-
판 두께1.6 밀리미터, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0 밀리미터
-
민. 선 폭3mi, 4 밀리리터, 0.1 밀리미터, 0.1 0 밀리미터인 0.1 밀리미터 (금을 번쩍이세요) /0.15mm (HASL)
-
적용전자장치, 가전제품, 산업적인 전기적 제품과 기타
-
원래 장소중국
-
브랜드 이름XHT
-
인증ISO、IATF16949、RoSH
-
모델 번호XHT-인쇄 회로 기판 조립-5
-
최소 주문 수량낮은 moq
-
포장 세부 사항거품 부대를 가진 판지
-
배달 시간5~8일
-
지불 조건T/T, 웨스턴 유니온, 머니그램
-
공급 능력600000+ PCS/입

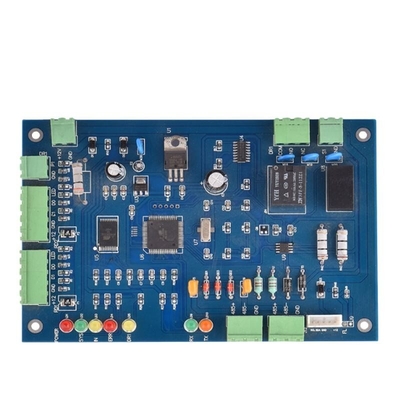

빠른 회전 인쇄 회로 보드 제조 쌍면 다층 PCB 조립
빠른 회전 인쇄 회로 보드 제조 쌍면 다층 PCB 조립
SMT (Surface Mounted Technology의 약자) 는 전자 조립 산업에서 가장 인기있는 기술 및 프로세스 중 하나입니다.전자 회로의 표면 장착 기술 (SMT) 은 표면 장착 기술 또는 표면 장착 기술이라고합니다.그것은 스핀 없는 또는 짧은 리드 표면 조립 부품 (SMC/SMD, 중국어에서 칩 부품으로 알려져 있다) 의 일종입니다, 인쇄 회로 보드 (PCB) 표면 또는 다른 기판 표면에 설치,재흐름 용접 또는 몰입 용접 및 용접 및 조립되는 다른 방법.
다층 회로판의 장점
1, 다층 회로 보드 조립 밀도는 높고 크기는 작고 전자 제품 부피는 점점 작아지고 있습니다.PCB 회로 보드의 기능 또한 더 높은 요구 사항을 제시, 다층 회로 보드에 대한 수요도 증가하고 있습니다.
2, 다층 PCB 회로 보드 배치 라인의 선택이 편리합니다, 배치 라인의 길이는 크게 짧아지고 전자 구성 요소 사이의 배치 라인이 감소합니다.하지만 또한 데이터 신호 전송 속도를 향상.
3고주파 회로의 경우, 신호 선이 땅에 들어가면 안정적이고 낮은 특성이 있는 impedance가 있습니다.그리고 전력 회로의 특성적 임피던스는 크게 감소합니다, 이는 상당한 가로막는 효과를 가지고 있습니다.
4열 분산 기능에 대한 더 높은 요구 사항이있는 전자 제품에서는 금속 코어 열 분산 층이 다층 회로 보드에 설정 될 수 있습니다.보호 장치의 요구 사항을 충족시키는 데 편리합니다, 열 분산 및 다른 특수 기능.
우리가 필요한 것은:
* 맨 PCB의 Gerber 파일
* 소재 목록에는: 제조업체의 부품 번호, 부품 종류, 포장 종류,
*반응 표시자 및 양에 따라 나열된 구성 요소 위치
* 비 표준 부품의 차원 사양
* 변경사항을 포함한 조립 도면
* 최종 시험 절차 (가능한 경우)
| 구리 두께 | 1온스~3온스,00.5-5 온스 | 기본 재료 | FR4, 알루미늄, TG, 로저스, CEM-1 |
| 판 두께 | 10.6mm, 0.5~3.2mm, 0.2-3.0mm, 0.3~2.5mm, 2.0mm | 라인 너비 | 3mi, 4mil, 0.1mm, 0.1mm (플래시 골드) /0.15mm (HASL), 0.1 10mm |
| 구멍 크기 | 00.25mm, 0.1mm, 0.2mm, 0.15-0.2mm, 0.1mm-1mm | 표면 가공 | HASL, OSP, ENIG, HASL 납 없는, 몰입 금 |
| 미니 라인 스피싱 | 00.003", 4mil, 0.2mm, 0.15mm, 0.1mm4mil) | 제품 이름 | 인쇄 회로 보드, 94V0 PCB 디자인 / PCB 제조 |
| 적용 | 전자 장치, 소비자 전자, 전자 제품, 산업, 그리고 기타 | 용접 마스크 | 파란색, 녹색, 빨간색, 파란색, 흰색, 검은색, 노란색, 녹색, 검은색, 흰색, 빨간색, 파란색 등등 |
| 레이어 | 1~20층, 1-24층 | 로스 | 납 없는 |
| 손바닥 PCBA | PCB + 부품 공급 + 조립 + 패키지 | ||||
| 조립 세부 사항 | SMT 및 스루홀, ISO 라인 | ||||
| 선행 시간 | 프로토타입: 15 일량 주문: 20 ~ 25 일 | ||||
| 제품 시험 | 비행 탐사체 시험, 엑스레이 검사, AOI 시험, 기능 테스트 | ||||
| 양 | 최소 양: 1pcs. 프로토타입, 작은 주문, 대량 주문, 모두 괜찮다 | ||||
| 우리가 필요한 파일 | PCB: 게르버 파일 (CAM, PCB, PCBDOC) | ||||
| 우리가 필요한 파일 | 구성요소: 재료 목록 (BOM 목록) | ||||
| 우리가 필요한 파일 | 어셈블리: 픽-N-플레이스 파일 | ||||
| PCB 패널 크기 | 최소 크기: 0.25*0.25 인치 ((6*6mm) | ||||
| 최대 크기: 20*20인치 ((500*500mm) | |||||
| PCB 용접기 유형 | 물에 녹는 용매 페이스트, RoHS 납 없는 | ||||
| 부품 세부 정보 | 0201 사이즈까지 | ||||
| 부품 세부 정보 | BGA 및 VFBGA | ||||
| 부품 세부 정보 | 납 없는 칩 운반기/CSP | ||||
| 부품 세부 정보 | 쌍면 SMT 조립체 | ||||
| 부품 세부 정보 | 0.8mils에 미세한 Pitch | ||||
| 부품 세부 정보 | BGA 수리 및 리볼 | ||||
| 부품 세부 정보 | 부품 제거 및 교체 | ||||
| 부품 패키지 | 테이프, 튜브, 릴, 부품을 잘라 | ||||
| PCB 조립 | 뚫기 ---- 노출 ---- 플래싱 ---- 에테싱 & 스트리핑 ---- 펀칭 ---- 전기 테스트 ---- SMT ---- 파동 용접 ---- 조립 ---- ICT ---- 기능 테스트 ---- 온도 & 습도 테스트 | ||||
Q: PCBA 제조에 어떤 파일을 사용합니까?
A: Gerber 또는 Eagle, BOM 목록, PNP 및 부품 위치.
Q: 샘플을 제공 할 수 있습니까?
A: 예, 우리는 대량 생산 전에 테스트를 위해 사용자 정의 샘플을 할 수 있습니다.
Q: 얼마나 많은 시간 나는 게르버, BOM 및 테스트 절차를 보낸 후 인용을 얻을 수 있습니까?
A: PCB 요약은 6시간 이내에, PCBA 요약은 약 24시간 이내에.
Q: 어떻게 내 PCBA 생산의 과정을 알 수 있습니까?
A: PCB 생산 및 부품 구매에 7-10일, PCB 조립 및 테스트에 10일.
Q. 제가 보내주면 제 디자인이 안전할까요?
여러분의 파일들은 케롱다가 가지고 있는 동안 완전히 안전하고 안전하게 보관됩니다. 여러분의 파일들은 제3자에게 공유되지 않습니다.그들은 당신의 소유물이기 때문에우리는 귀하의 파일의 저작권을 존중합니다. 고객은 귀하의 요구 사항과 서면 승인에 따라 이러한 파일의 처분을 제어합니다.
Q. 보증금은 얼마인가요?
보증 기간은 2년입니다.
